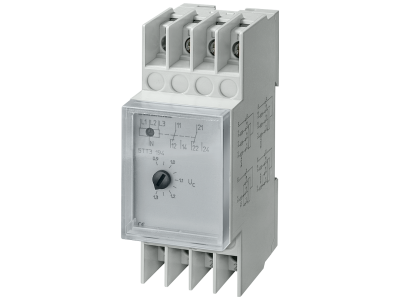

Przekaźnik napięciowy kontr. 3faz.-N+ROZP.AS.4A,230/400 V | 5TT3195 Siemens

Alternatywny kod produktu: 5TT3195

Opis i Kluczowe Cechy

Przekaźnik napięciowy kontrolny 5TT3195 przeznaczony do monitorowania napięcia w sieci trójfazowej z przewodem neutralnym (3faz+N). Urządzenie pracuje przy napięciu 230/400 V i wyposażone jest w styk rozwierny o obciążalności prądowej 4 A, co pozwala na bezpieczne sygnalizowanie stanów awaryjnych bez ryzyka przeciążenia toru pomocniczego. Moduł montowany na szynę DIN TH35 – typowa szerokość aparatury modułowej ułatwia integrację w rozdzielnicach.

• Napięcie sterowania 230/400 V: gotowość do pracy w sieciach trójfazowych z przewodem neutralnym, bez konieczności stosowania dodatkowych zasilaczy.
• Styk rozwierny (ROZP) o prądzie 4 A: niezawodne sygnalizowanie przekroczenia lub zaniku napięcia, przystosowany do obwodów pomocniczych styczników i przekaźników.
• Kompaktowa budowa modułowa: łatwy montaż na szynie TH35 w rozdzielnicy, oszczędność miejsca w szafie sterowniczej.
• Funkcja kontroli 3-fazowej + N: monitorowanie wszystkich faz oraz przewodu neutralnego – kompleksowa ochrona przed asymetrią i zanikiem napięcia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, oznaczony znakiem CE. Przeznaczony do stosowania w instalacjach budowlanych zgodnych z przepisami oraz dyrektywami niskonapięciowymi.

Zastosowanie

Przekaźnik napięciowy 5TT3195 stosuje się wszędzie tam, gdzie niezbędna jest ciągła kontrola parametrów sieci trójfazowej i natychmiastowe reagowanie na nieprawidłowości. Idealny do zabezpieczenia wrażliwych odbiorników przed zanikiem lub asymetrią faz.

• Monitorowanie napięcia w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych oraz komercyjnych.
• Sygnalka stanu zasilania dla styczników, przekaźników i układów automatyki – styk rozwierny podaje impuls wyzwalający przy braku napięcia.
• Ochrona odbiorników trójfazowych (pompy, wentylatory, maszyny) przed skutkami zaniku lub asymetrii faz, zapobiegając uszkodzeniu silników elektrycznych.
• Współpraca z systemami BMS i PLC do zdalnego raportowania stanu sieci elektrycznej.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do zamocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia styków (4 A) zgodnie z obowiązującymi normami. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta. Należy upewnić się, że kolejność faz oraz przyłączenie przewodu neutralnego są zgodne z instrukcją – błędne podłączenie może uniemożliwić poprawną pracę przekaźnika.

FAQ

• Czy przekaźnik 5TT3195 posiada podświetlenie stanu? W dostępnych danych producenta nie zawarto informacji o podświetleniu. Zalecamy sprawdzenie dokumentacji technicznej urządzenia.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podał konkretnej wartości IP. Standardowo aparatura modułowa do montażu w rozdzielnicy charakteryzuje się stopniem ochrony IP20 od strony czołowej – dla tego modelu zalecamy konsultację z dokumentacją.
• Jak działa styk rozwierny – w jakim stanie jest przy prawidłowym napięciu? Styk oznaczony ROZP to styk normalnie zamknięty (NC). W warunkach znamionowego napięcia 230/400 V styk jest rozwarty; po zaniku lub asymetrii napięcia styk zwierą się, sygnalizując stan awaryjny. Szczegółowy tryb pracy należy potwierdzić w karcie katalogowej.
