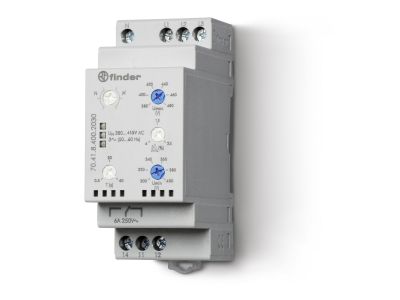

Przekaźnik nadzorczy serii 70: 1 P 6 A 380…415 V AC | 70.41.8.400.2030 Finder

Opis i Kluczowe Cechy

Elektroniczny przekaźnik nadzorczy serii 70, model 70.41.8.400.2030 marki FINDER, to zaawansowane urządzenie modułowe zaprojektowane do kompleksowej ochrony odbiorników w sieciach trójfazowych. Urządzenie pracuje w szerokim zakresie napięcia znamionowego od 380 V do 415 V AC, oferując elastyczność konfiguracji z przewodem neutralnym lub bez niego. Kluczową cechą przekaźnika jest jego wielofunkcyjność – monitoruje on parametry takie jak praca w oknie napięciowym (podnapięcie i nadnapięcie), wypadnięcie fazy, poprawność rotacji faz oraz asymetrię zasilania.

Urządzenie zostało zaprojektowane w oparciu o zasadę pozytywnej logiki bezpieczeństwa, co oznacza, że zestyk wyjściowy (1P – przełączny) o obciążalności 6 A pozostaje zamknięty tylko w stanie pełnej poprawności parametrów sieci. W przypadku wykrycia błędu, zestyk natychmiast się rozwiera, chroniąc podłączone maszyny przed awarią. Materiał zestyków wykonany jest w technologii bezkadmowej, co wpisuje się w nowoczesne standardy ekologiczne i bezpieczeństwa materiałowego.

• Szerokość modułowa: Obudowa o szerokości 35 mm pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Intuicyjna konfiguracja: Nastawy parametrów dokonuje się za pomocą precyzyjnych pokręteł na panelu przednim, przystosowanych do wkrętaków płaskich i krzyżowych.
• Diagnostyka LED: Zastosowanie różnokolorowych diod LED umożliwia błyskawiczną identyfikację aktualnego stanu pracy oraz rodzaju wykrytego zakłócenia.
• Kontrola utraty fazy: Skuteczny nadzór nawet przy wystąpieniu napięcia zwrotnego generowanego przez pracujące silniki.

Zgodność z Normami

Przekaźnik FINDER 70.41 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi. Jest przystosowany do montażu na standardowej szynie montażowej DIN 35 mm, zgodnie z wytycznymi normy PN-EN 60715. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia, co potwierdzają odpowiednie certyfikaty branżowe oraz brak szkodliwych substancji (zestyki bezkadmowe).

Zastosowanie

Dzięki swojej wszechstronności, przekaźnik 70.41.8.400.2030 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania:

• Silników trójfazowych przed pracą dwufazową, która mogłaby doprowadzić do przegrzania i spalenia uzwojeń.
• Pomp i wentylatorów, gdzie kluczowa jest poprawna rotacja faz dla zachowania kierunku obrotów.
• Systemów klimatyzacji i chłodnictwa, wrażliwych na asymetrię napięcia i spadki wartości skutecznej.
• Linii produkcyjnych, gdzie stabilność napięcia zasilającego decyduje o ciągłości procesów technologicznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik należy zatrzasnąć na szynie DIN 35 mm w pozycji pionowej lub poziomej. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przed uruchomieniem należy skonfigurować progi zadziałania oraz funkcję kontroli przewodu neutralnego (jeśli jest wymagana) za pomocą pokręteł na froncie obudowy. Czytelna legenda przy pokrętłach ułatwia precyzyjne ustawienie wartości bez konieczności użycia specjalistycznych narzędzi programistycznych.

FAQ

• Czy przekaźnik wymaga osobnego zasilania pomocniczego? Nie, urządzenie jest zasilane bezpośrednio z mierzonych faz, co upraszcza schemat połączeń.
• Czy można monitorować sieć bez przewodu neutralnego? Tak, funkcja kontroli przewodu neutralnego jest wybieralna, co pozwala na pracę w układach 3-przewodowych.
• Co oznacza pozytywna logika bezpieczeństwa? Jest to tryb pracy, w którym przekaźnik wyjściowy jest wzbudzony w stanie normalnym. Każda awaria lub zanik zasilania samego przekaźnika powoduje przejście w stan bezpieczny (rozwarcie zestyku).
• Jakie narzędzia są potrzebne do nastawy urządzenia? Do regulacji wystarczy standardowy wkrętak płaski lub krzyżowy (typu Philips).
