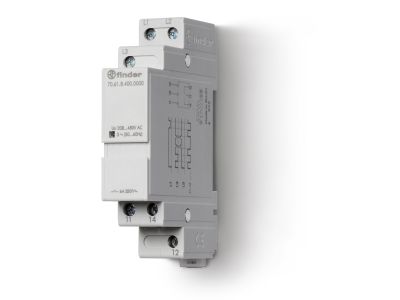

Przekaźnik nadzorczy serii 70: 1 P 6 A 208…480 V AC | 70.61.8.400.0000 Finder

Opis i Kluczowe Cechy

Przekaźnik nadzorczy serii 70 o numerze katalogowym 70.61.8.400.0000 to zaawansowane urządzenie elektroniczne zaprojektowane przez renomowaną firmę FINDER. Jest to wyspecjalizowany moduł przeznaczony do monitorowania parametrów sieci trójfazowych w zakresie napięcia od 208 V do 480 V AC przy częstotliwości 50/60 Hz. Urządzenie to realizuje kluczowe funkcje ochronne, takie jak kontrola kolejności faz, wykrywanie zaniku fazy (nawet przy wystąpieniu napięcia zwrotnego poniżej wartości minimalnej) oraz detekcja całkowitej utraty fazy.

• Pozytywna logika bezpieczeństwa: Urządzenie pracuje w trybie, w którym zestyk wyjściowy pozostaje zamknięty tylko przy prawidłowych parametrach sieci. W przypadku wykrycia błędu lub zaniku zasilania, zestyk natychmiast się otwiera, co gwarantuje najwyższy poziom ochrony podłączonych odbiorników.
• Kompaktowa obudowa: Szerokość modułu wynosi zaledwie 17,5 mm, co pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.
• Wydajność styków: Wyposażony w 1 styk przełączny (P) o prądzie znamionowym 6 A, co umożliwia bezpośrednie sterowanie cewkami styczników lub przekazywanie sygnału do systemów nadrzędnych PLC.
• Innowacyjność: Produkt bazuje na europejskim patencie, co potwierdza unikalność i wysoką skuteczność zastosowanych rozwiązań w zakresie monitorowania błędów sieciowych.

Zgodność z Normami

Przekaźnik FINDER 70.61 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co zapewnia bezpieczeństwo i niezawodność w aplikacjach przemysłowych. Urządzenie jest w pełni przystosowane do montażu na standardowej szynie montażowej DIN 35 mm, zgodnie z wytycznymi normy PN-EN 60715. Posiada certyfikację CE oraz spełnia wymagania dotyczące kompatybilności elektromagnetycznej i bezpieczeństwa niskonapięciowego, co jest kluczowe dla profesjonalnych instalacji elektroenergetycznych.

Zastosowanie

Dzięki szerokiemu zakresowi napięcia roboczego (208…480 V AC), przekaźnik znajduje zastosowanie w różnorodnych systemach zasilania trójfazowego. Jest idealnym rozwiązaniem do ochrony silników elektrycznych przed pracą dwufazową, która mogłaby doprowadzić do ich przegrzania i trwałego uszkodzenia. Przekaźnik 70.61.8.400.0000 jest powszechnie stosowany w:

• Układach sterowania pompami i wentylatorami.
• Systemach klimatyzacji i chłodnictwa przemysłowego.
• Windach i systemach transportu bliskiego.
• Automatyce budynkowej do zabezpieczania wrażliwych odbiorników trójfazowych.
• Rozdzielnicach głównych i obiektowych w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy zatrzasnąć na szynie DIN 35 mm w pozycji pionowej lub poziomej. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Ze względu na funkcję kontroli kolejności faz, należy ściśle przestrzegać oznaczeń zacisków wejściowych L1, L2, L3. Urządzenie nie wymaga zewnętrznego zasilania pomocniczego, gdyż pobiera energię bezpośrednio z monitorowanych faz.

FAQ

1. Czy przekaźnik wymaga dodatkowego zasilania?
Nie, przekaźnik FINDER 70.61 jest zasilany bezpośrednio z monitorowanej sieci trójfazowej.

2. Co oznacza termin "pozytywna logika bezpieczeństwa"?
Oznacza to, że przekaźnik wyjściowy jest wzbudzony (styk zamknięty) tylko wtedy, gdy wszystkie parametry sieci są prawidłowe. W przypadku awarii lub braku zasilania, styk przechodzi w stan beznapięciowy (otwarty), co zabezpiecza układ.

3. Czy urządzenie wykryje zanik fazy, jeśli silnik wygeneruje napięcie wsteczne?
Tak, zaawansowana elektronika przekaźnika pozwala na skuteczną detekcję zaniku fazy nawet w trudnych warunkach, gdy na nieaktywnej fazie pojawia się napięcie regenerowane przez pracujący silnik.
