Przekaźnik nadprądowy T5570 AC 230 V 1/5/10/15 A 1-fazowy z kołpakiem przezroczystym | 5TT6114 Siemens

Alternatywny kod produktu: 5TT6114

Opis i Kluczowe Cechy

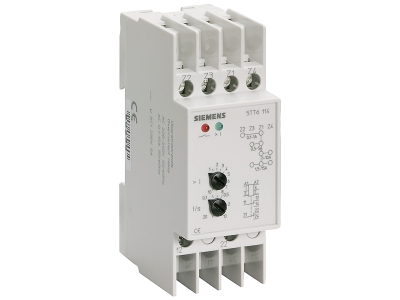

Przekaźnik nadprądowy Siemens 5TT6114 (symbol T5570) to jednofazowe urządzenie ochronne przystosowane do pracy przy napięciu AC 230 V. Umożliwia wybór prądu znamionowego spośród wartości 1, 5, 10 i 15 A, co pozwala precyzyjnie dopasować zabezpieczenie do charakterystyki odbiornika. Wyposażony w przezroczysty kołpak ułatwiający wizualną ocenę stanu wewnętrznego mechanizmu. Przeznaczony do montażu na szynie DIN TH35 w rozdzielnicach budynków mieszkalnych, użytkowych i obiektów przemysłowych.

• Prąd znamionowy 1/5/10/15 A (regulowany): Elastyczne dostosowanie poziomu zabezpieczenia do konkretnego obwodu – od delikatnych odbiorników po silniki o większym poborze mocy.
• Napięcie pracy AC 230 V: Zgodność z typową instalacją jednofazową w budownictwie mieszkaniowym i infrastrukturze.
• Zabezpieczenie 1-fazowe: Dedykowane do ochrony obwodów zasilanych napięciem fazowym przed skutkami przeciążeń i zwarć.
• Przezroczysty kołpak: Umożliwia szybką kontrolę wzrokową pozycji styków i ewentualnych uszkodzeń bez konieczności demontażu osłony.
• Przeznaczony do zabudowy na szynie TH35: Montaż i wymiana w standardowej rozdzielnicy modułowej, zgodnie z praktyką branżową (IP20 w rozdzielnicy).

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany i przebadany zgodnie z procedurami stosowanymi przez firmę Siemens w portfolio SENTRON, gwarantującymi niezawodność i bezpieczeństwo w typowych zastosowaniach instalacyjnych.

Zastosowanie

Przekaźnik nadprądowy Siemens 5TT6114 znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona jednofazowych obwodów odbiorczych przed prądami przeciążeniowymi i zwarciowymi.

• Ochrona linii zasilających gniazda wtykowe oraz obwody oświetleniowe w budynkach mieszkalnych i biurowych.
• Zabezpieczenie silników jednofazowych (np. pomp, wentylatorów, kompresorów) przed przeciążeniem w instalacjach przemysłowych i infrastrukturalnych.
• Stosowany w szafach sterowniczych jako element selektywnej ochrony przed wyłącznikiem nadprądowym wyższej kategorii.
• Zastosowanie w rozdzielnicach podrzędnych do zabezpieczania odbiorników w warsztatach, magazynach i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż i wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) i po bezwzględnym odłączeniu napięcia zasilającego. Przekaźnik montuje się na szynie DIN TH35 w rozdzielnicy o stopniu ochrony minimum IP2X (od ściany przedniej). Przewody należy podłączać zgodnie z oznaczeniami zacisków, a moment dokręcania śrub dostosować do zaleceń producenta (zwykle 0,5–0,8 Nm). Przekrój przewodów należy dobrać do maksymalnego prądu nastawy oraz warunków obciążenia.

FAQ

• Jak ustawić wartość prądu znamionowego? Przekaźnik wyposażony jest w przełącznik lub wyprowadzenia umożliwiające wybór jednej z czterech wartości (1, 5, 10 lub 15 A). Ustawienie dokonuje się zgodnie z opisem na obudowie, przed podaniem napięcia – tylko przez wykwalifikowanego instalatora.
• Czy przezroczysty kołpak jest odporny na działanie temperatury i promieniowania UV? Kołpak wykonano z tworzywa odpornego na typowe temperatury pracy w rozdzielnicy (do ok. 70°C) oraz promieniowanie UV. W przypadku pracy w szczególnie agresywnym środowisku zalecamy konsultację z producentem.
• Czy przekaźnik nadaje się do ochrony silników z rozruchem gwiazda-trójkąt? Tak, ale przy doborze nastawy należy uwzględnić charakterystykę prądową rozruchu. Dla silników o dużym prądzie rozruchowym może być wymagana nastawa wyższa niż prąd znamionowy silnika. Zawsze przestrzegaj zaleceń projektowych i norm.
