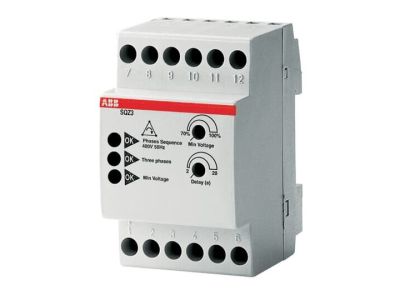

Przekaźnik monitorujący zaniki i kolejność faz, L1,L2,L3=400VAC, pro M compact, SQZ3 | 2CSM111310R1331 ABB

Alternatywny kod produktu: 2CSM111310R1331

Opis i Kluczowe Cechy

Przekaźnik monitorujący SQZ3 (symbol 2CSM111310R1331) z serii pro M compact przeznaczony jest do kontroli parametrów sieci trójfazowej 400 V AC. Urządzenie wykrywa błędną kolejność faz, zanik dowolnej fazy oraz spadek napięcia poniżej regulowanego progu (maks. 70% napięcia znamionowego). Dzięki wbudowanemu stykowi przełączającemu bezpieczeństwa umożliwia niezawodną sygnalizację oraz automatyczne odłączenie odbiorników, minimalizując ryzyko uszkodzenia silników i innych urządzeń.

• Monitorowanie trzech parametrów sieci: kontrola kolejności faz, zaniku fazy oraz minimalnego napięcia zapewnia kompleksową ochronę przed typowymi awariami w instalacjach trójfazowych.
• Regulowany próg minimalnego napięcia (do 70% Vn): możliwość dostosowania czułości do wymagań konkretnego obwodu – zapobiega niepożądanemu zadziałaniu przy chwilowych spadkach napięcia.
• Regulowane opóźnienie zadziałania (2–20 s) przy minimalnym napięciu: eliminuje fałszywe alarmy spowodowane krótkotrwałymi wahaniami sieci; pozostałe usterki (zanik fazy, błędna kolejność) powodują natychmiastową interwencję styku.
• Styk przełączający bezpieczeństwa (SPDT): umożliwia podłączenie zarówno sygnalizacji (alarm dźwiękowy/optyczny), jak i sterowanie stycznikami lub wyłącznikami z cewką – jedno urządzenie realizuje funkcję ostrzegania i odłączania.
• Kompaktowa obudowa pro M compact: oszczędność miejsca w rozdzielnicy; łatwy montaż na szynie TH35 bez potrzeby dodatkowych akcesoriów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw unijnych i posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach zgodnych z europejskimi normami dotyczącymi aparatury modułowej (seria IEC/EN 60947). Szczegółowe dane dotyczące konkretnych norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik SQZ3 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników trójfazowych oraz ciągła kontrola parametrów sieci zasilającej. Sprawdza się zarówno w prostych układach alarmowych, jak i w zaawansowanych systemach automatyki.

• Ochrona silników trójfazowych (pomp, wentylatorów, sprężarek) przed pracą przy zaniku jednej fazy lub niewłaściwej kolejności – zapobiega uszkodzeniom uzwojeń.
• Sygnalizacja awarii sieci z wykorzystaniem alarmów dźwiękowych lub świetlnych – szybkie powiadomienie personelu o usterce.
• Sterowanie stycznikami w szafach sterowniczych – automatyczne odłączenie zasilania w przypadku wykrycia nieprawidłowości.
• W układach automatyki budynkowej (kotłownie, klimatyzacja, oświetlenie awaryjne) – dodatkowe zabezpieczenie przed skutkami wadliwego zasilania.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik należy zamontować na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobrać zgodnie z obciążalnością prądową styków – w razie wątpliwości skorzystaj z dokumentacji technicznej. Momenty dokręcania zacisków oraz zalecany typ przewodu określa karta katalogowa produktu. Po zainstalowaniu sprawdź poprawność działania wszystkich funkcji monitorowania.

FAQ

• Jakie funkcje monitorowania realizuje przekaźnik SQZ3? Urządzenie kontroluje kolejność faz, zanik dowolnej fazy oraz minimalne napięcie (regulowane maksymalnie do 70% wartości znamionowej sieci 400 V AC).
• Czy opóźnienie 2–20 sekund dotyczy wszystkich wykrywanych usterek? Nie, opóźnienie jest aktywne wyłącznie przy przekroczeniu progu minimalnego napięcia. Zanik fazy i błędna kolejność powodują natychmiastową zmianę stanu styku przełączającego.
• Do czego służy styk przełączający bezpieczeństwa w tym przekaźniku? Styk SPDT może być wykorzystany do jednoczesnego sterowania sygnalizacją alarmową (np. lampką, syreną) oraz układem odłączającym zasilanie (cewka stycznika, wyłącznika). W normalnej pracy styk znajduje się w pozycji, która umożliwia przepływ prądu do odbiornika; w przypadku usterki przełącza się, rozwierając obwód główny i zwierając obwód alarmu.
