Przekaźnik monitorujący zanik fazy, kolejność faz i asymetrię monitorowanie 3x 160-690 V AC | 3UG5512-1BR20 Siemens

Opis i Kluczowe Cechy

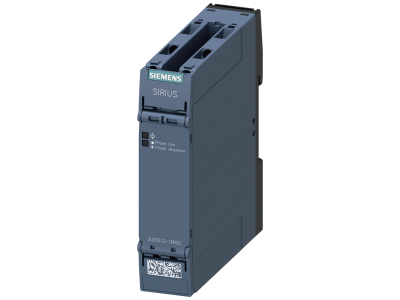

Przekaźnik monitorowania sieci SIRIUS 3UG5512-1BR20 to zaawansowane urządzenie kontrolne zaprojektowane przez firmę SIEMENS, mające na celu zapewnienie najwyższego poziomu bezpieczeństwa i ciągłości pracy systemów trójfazowych. Urządzenie dedykowane jest do precyzyjnego monitorowania kluczowych parametrów sieci elektrycznej, takich jak kolejność faz, całkowity zanik fazy oraz asymetria napięciowa. Dzięki szerokiemu zakresowi napięcia wejściowego od 160 V do 690 V AC, przekaźnik ten jest rozwiązaniem uniwersalnym, zdolnym do pracy w różnorodnych standardach energetycznych bez konieczności stosowania dodatkowego napięcia pomocniczego.

• Kompaktowa konstrukcja: Zredukowana szerokość obudowy pozwala na znaczną oszczędność miejsca na szynie DIN w szafie sterowniczej, co jest kluczowe przy modernizacji istniejących instalacji.
• Zdejmowane zaciski: Wyposażenie urządzenia w demontowalne bloki przyłączeniowe ułatwia wymianę modułu bez konieczności ponownego oprzewodowania, co skraca czas przestojów serwisowych.
• Technologia przyłączy: Model ten wykorzystuje sprawdzone przyłącza śrubowe, gwarantujące trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań.
• Wszechstronność: Urządzenie zastępuje sprawdzoną serię 3UG4, oferując jeszcze lepszą wydajność i kompatybilność z akcesoriami systemu SIRIUS.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikaty umożliwiające jego stosowanie na rynkach globalnych, co czyni go idealnym wyborem dla producentów maszyn eksportujących swoje rozwiązania na cały świat. Wybrane wersje serii 3UG5 spełniają wymagania poziomu nienaruszalności bezpieczeństwa SIL 1 oraz poziomu zapewnienia bezpieczeństwa PL c, co potwierdza ich niezawodność w krytycznych aplikacjach przemysłowych.

Zastosowanie

Przekaźnik 3UG5512-1BR20 znajduje szerokie zastosowanie wszędzie tam, gdzie nieprawidłowe parametry zasilania mogą doprowadzić do uszkodzenia silników lub innych odbiorników trójfazowych. Jest szczególnie polecany do:

• Urządzeń mobilnych: Sprężarki budowlane, kontenery chłodnicze oraz agregaty prądotwórcze, gdzie ryzyko błędnego podłączenia faz jest wysokie.
• Systemów HVAC: Sprężarki klimatyzacji i pompy ciepła, wymagające ochrony przed asymetrią i zanikiem fazy.
• Transportu bliskiego: Dźwigi, suwnice i podnośniki, gdzie bezpieczeństwo operacyjne zależy od stabilności zasilania.
• Odnawialnych źródeł energii: Instalacje w elektrowniach słonecznych i wiatrowych do monitorowania parametrów sieci przesyłowej.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej TH35 (DIN). Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Dzięki funkcji zasilania z obwodu pomiarowego, instalacja jest uproszczona – nie ma potrzeby doprowadzania zewnętrznego zasilania pomocniczego. Podczas dokręcania zacisków śrubowych należy zachować odpowiedni moment dokręcania, aby zapewnić optymalny styk i uniknąć przegrzewania się punktów połączeniowych. Zdejmowane zaciski pozwalają na przygotowanie wiązki przewodów przed ostatecznym osadzeniem przekaźnika w rozdzielnicy.

FAQ

• Czy przekaźnik wymaga osobnego zasilania? Nie, urządzenie jest zasilane bezpośrednio z monitorowanej sieci (zakres 160-690 V AC), co redukuje ilość potrzebnego okablowania.
• Czy urządzenie chroni przed skutkami odwrotnej kolejności faz? Tak, przekaźnik natychmiast wykrywa nieprawidłową kolejność faz, co zapobiega np. obrotom silnika w niewłaściwym kierunku.
• Czy mogę zastosować ten model jako zamiennik starszej serii 3UG4? Tak, seria 3UG5 została zaprojektowana jako nowoczesny następca serii 3UG4, oferując pełną funkcjonalność i ulepszone parametry techniczne.
