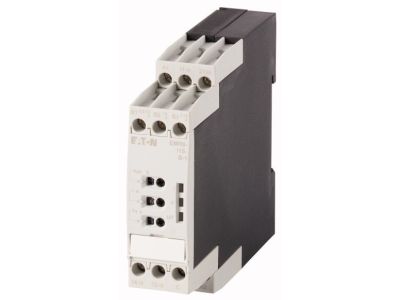

Przekaźnik monitorujący prąd, 0,3-15A, 24-240VAC/DC, EMR6-I15-B-1 | 184755 Eaton

Opis i Kluczowe Cechy

Przekaźnik monitorujący prąd EATON EMR6-I15-B-1 to zaawansowane urządzenie z serii EMR, zaprojektowane do precyzyjnego nadzoru parametrów elektrycznych w jednofazowych sieciach prądu stałego (DC) oraz zmiennego (AC). Urządzenie charakteryzuje się wyjątkową elastycznością dzięki szerokiemu zakresowi pomiarowemu podzielonemu na trzy podzakresy: od 0,3 do 1,5 A, od 1 do 5 A oraz od 3 do 15 A. Taka konfiguracja pozwala na dokładne dopasowanie czułości urządzenia do specyfiki chronionego odbiornika.

Kluczową funkcjonalnością przekaźnika jest możliwość monitorowania zarówno nadmiaru prądu (overcurrent), jak i niedomiaru prądu (undercurrent), co zapewnia kompleksową ochronę maszyn przed przeciążeniem lub pracą jałową. Użytkownik ma do dyspozycji regulowane opóźnienie zadziałania w zakresie od 0,1 do 30 sekund, co pozwala wyeliminować niepożądane wyzwalania spowodowane krótkotrwałymi skokami prądu rozruchowego. Kompaktowa obudowa o szerokości zaledwie 22,5 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej.

• Wszechstronność pomiaru: Obsługa sieci AC i DC w szerokim spektrum natężeń.
• Regulacja czasowa: Precyzyjne nastawy opóźnienia od 0,1s do 30s.
• Skalowalność: Możliwość rozszerzenia zakresu pomiarowego poprzez zewnętrzne przetworniki prądu.
• Uniwersalne zasilanie: Szeroki zakres napięcia sterującego 220 - 240 V AC przy częstotliwości 50/60 Hz.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik EMR6-I15-B-1 spełnia wymagania normy UL 508 oraz CAN/CSA C22.2 No.14, co umożliwia jego stosowanie na rynkach północnoamerykańskich. Posiada również certyfikaty GL (Germanischer Lloyd) dla zastosowań morskich, a także EAC, CCC oraz RMRS, co potwierdza jego niezawodność w trudnych warunkach przemysłowych i morskich.

Zastosowanie

Przekaźnik EMR6-I15-B-1 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, gdzie kluczowe jest utrzymanie ciągłości procesów. Idealnie sprawdza się w monitorowaniu obciążeń silnikowych, systemach oświetleniowych oraz w układach grzewczych. Dzięki funkcji wykrywania prądu niedomiarowego, jest niezastąpiony przy nadzorowaniu pracy pomp (ochrona przed suchobiegiem) oraz wentylatorów (wykrywanie zerwania paska napędowego). Możliwość współpracy z przekładnikami prądowymi sprawia, że urządzenie może monitorować nawet bardzo duże obciążenia w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki systemowi zatrzaskowemu na standardową szynę DIN IEC/EN 60715. Przekaźnik dopuszcza dowolne położenie montażowe, co ułatwia aranżację wnętrza szafy sterowniczej. Podczas instalacji należy zwrócić uwagę na odpowiedni dobór przekrojów przewodów, aby zapewnić stabilne połączenie i zminimalizować spadki napięć. Zaleca się regularną kontrolę momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy długotrwałym obciążeniu prądem do 15 A.

FAQ

• Czy przekaźnik może pracować z prądem wyższym niż 15A? Tak, zakres pomiarowy można rozszerzyć, stosując odpowiednie zewnętrzne przetworniki prądu, które sprowadzą sygnał do poziomu akceptowalnego przez urządzenie.
• Jakie funkcje ochronne realizuje ten model? Urządzenie realizuje nadzór nad za dużym prądem (ochrona przed przeciążeniem) oraz prądem niedomiarowym (ochrona przed niedociążeniem).
• Czy opóźnienie zadziałania jest konieczne? Nie, można ustawić opóźnienie na wartość 0, jednak regulacja w zakresie 0,1-30s jest zalecana w celu uniknięcia błędnych zadziałań przy rozruchu urządzeń.
