Przekaźnik monitorujący natężenie prądu 0,3-15A, 24-240V AC/DC, 2C/O, CM-SRS.22S, zaciski śrubowe | 1SVR730840R0500 ABB

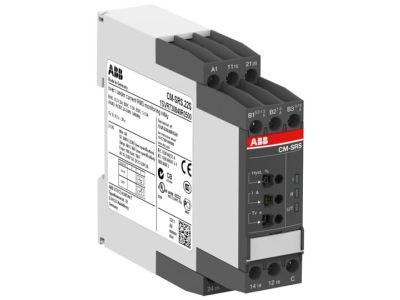

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1142176
EAN
4016779852258
Kod Producenta
1SVR730840R0500
Dodaj do porównania
Przekaźnik monitorujący natężenie prądu 0,3-15A, 24-240V AC/DC, 2C/O, CM-SRS.22S, zaciski śrubowe

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 1SVR730840R0500

CM-SRS.22S to jednofunkcyjny przekaźnik monitorujący prąd z gamy jednofazowych przekaźników monitorujących CM. Ten przekaźnik monitorujący działa przy znamionowym napięciu zasilania sterowania wynoszącym 24–240 V AC / DC i ma wyjście 2 c/o (SPDT) ze stykami o napięciu znamionowym 250 V / 4 A. Zapewnia zasadę pomiaru RMS dla prądów DC i AC z 3 zakresami pomiarowymi: 0,3-1,5 A, 1-5 A i 3-15 A i pracuje na zasadzie obwodu otwartego. CM-SRS.22S można skonfigurować do monitorowania przetężenia lub niedoboru prądu. Histerezę można regulować w zakresie od 3 do 30% wartości progowej, a opóźnienie zadziałania można regulować w zakresie od chwilowego do 30 s (0, 0,1–30 s). Jako wyposażenie dodatkowe dostępna jest przezroczysta, plombowana pokrywa chroniąca przed nieupoważnionymi zmianami. Urządzenie oferuje technologię połączeń śrubowych z dwukomorowymi zaciskami przyłączeniowymi.
  • Producent ABB
  • Seria producenta Przekaźniki monitorujące
Przekaźnik kontroli prądu
  • Rodzaj połączenia elektrycznego Inne
  • Z odłączalnymi zaciskami Nie
  • Kontrola podprądowa Tak
  • Kontrola podprądowa Nie
  • Kontrola nadprądowa Tak
  • Kontrola nadprądowa Nie
  • Funkcja histerezy Tak
  • Funkcja histerezy Nie
  • Zawiera kontrolę podprądową DC Tak
  • Zawiera kontrolę nadprądową DC Tak
  • Funkcja histerezy DC Tak
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 24 - 240 V
  • Znamionowe napięcie sterowania Us dla AC 60 Hz 24 - 240 V
  • Znamionowe napięcie sterowania Us dla DC 24 - 240 V
  • Rodzaj napięcia sterowania AC/DC
  • Minimalna regulowana zwłoka czasowa przy zaniku zasilania 0.1 s
  • Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 30 s
  • Liczba styków przełącznych 2
  • Szerokość 22.5 mm
  • Wysokość 85.6 mm
  • Głębokość 103.7 mm
  • Wymagane zewnętrzne źródło zasilania Tak
  • Rodzaj napięcia zasilającego AC/DC
  • Napięcie zasilające dla AC 50 Hz 24 - 240 V
  • Napięcie zasilające dla AC 60 Hz 24 - 240 V
  • Napięcie zasilające dla DC 24 - 240 V
  • Zakres pomiarowy napięcia - - - V
  • Rodzaj prądu AC/DC
  • Zakres pomiarowy prądu 0.3 - 15 A
  • Wartość nastawy prądu 1 - - - A
  • Wartość nastawy prądu 2 - - - A
  • Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania 30 s
  • Zewnętrzny przekładnik prądowy Nie
  • Rodzaj napięcia zasilania AC
  • Napięcie pracy dla AC 50 Hz 230 - 230 V
  • Napięcie pracy dla AC 60 Hz 230 - 230 V
  • Napięcie pracy dla DC - - - V
  • Znamionowy prąd załączania 4 A
