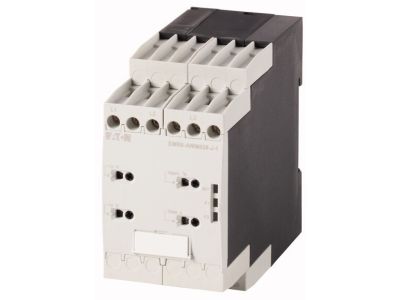

Przekaźnik monitorujący napięcie, wielofunkcyjny, 530 - 820VAC, EMR6-AWM820-J-1 EMR6 | 184767 Eaton

Alternatywny kod produktu: EMR6-AWM820-J-1

Opis i Kluczowe Cechy

Wielofunkcyjny przekaźnik monitorujący napięcie EMR6-AWM820-J-1 (symbol 184767) przeznaczony do ciągłego nadzoru parametrów sieci trójfazowej w zakresie 530–820 V AC. Urządzenie zasilane jest bezpośrednio z obwodu pomiarowego, co eliminuje konieczność stosowania dodatkowego zasilacza. Szerokość modułu wynosi 45 mm, co pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Zakres napięcia pomiarowego 530–820 V AC: umożliwia monitorowanie sieci o podwyższonym napięciu międzyfazowym, typowych w instalacjach przemysłowych i energetycznych, bez potrzeby stosowania przekładników.
• Wielofunkcyjność – kontrola kolejności faz, zaniku fazy, przepięcia, podnapięcia i asymetrii: jeden przekaźnik zastępuje kilka osobnych urządzeń, upraszczając projekt i montaż szafy sterowniczej.
• Regulowane progi asymetrii (2–25% wartości średniej napięć fazowych): dostosowanie czułości do konkretnych wymagań instalacji – od wrażliwych odbiorników po linie o dopuszczalnym odchyleniu.
• Regulowane opóźnienie zadziałania (0,1–30 s): zapobiega fałszywym alarmom przy krótkotrwałych zakłóceniach sieci (np. przy rozruchu silników), zwiększając stabilność procesu.
• Automatyczna korekta kolejności faz (możliwość wyłączenia): eliminuje konieczność ręcznej zmiany przewodów po błędzie w wykonaniu instalacji; funkcję można wyłączyć, jeśli wymagana jest sztywna kontrola kolejności.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC, UL, CSA, CCC oraz GL (Germanischer Lloyd). Posiada certyfikat CE, co potwierdza zgodność z europejskimi dyrektywami bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie DIN zgodnej z IEC/EN 60715.

Zastosowanie

Przekaźnik EMR6-AWM820-J-1 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest niezawodna ochrona odbiorników trójfazowych przed skutkami zakłóceń sieci zasilającej – szczególnie w obiektach przemysłowych, komercyjnych oraz infrastrukturalnych.

• Monitorowanie i zabezpieczenie silników elektrycznych, pomp, wentylatorów przed pracą przy odwróconej kolejności faz, zaniku fazy lub asymetrii napięć.
• Automatyczne odłączanie zasilania w przypadku przekroczenia dopuszczalnego napięcia (przepięcie/podnapięcie) – ochrona drogich odbiorników.
• Nadzór sieci w rozdzielnicach głównych i podrozdzielniach budynków przemysłowych, centrów danych, szpitali – jako element systemu automatyki budynkowej (BMS).
• Realizacja sygnalizacji i alarmów w szafach sterowniczych, gdzie warunkiem załączenia procesu jest poprawność parametrów sieci.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od napięcia instalacji). Przekaźnik należy mocować na szynie montażowej TH35 (IEC/EN 60715) w dowolnej pozycji – mocowanie zatrzaskowe zapewnia szybki i pewny montaż. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich biegunach zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z przewidywanym prądem obciążenia styków oraz obowiązującymi przepisami (PN-IEC 60364). Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją producenta dołączoną do urządzenia.

FAQ

• Czy przekaźnik ma podświetlenie lub sygnalizację LED? W dostępnych danych nie podano informacji o wbudowanym podświetleniu. Stan pracy urządzenia można oceniać na podstawie sygnalizacji wyjściowej (styków) oraz ewentualnie zewnętrznych wskaźników podłączonych do wyjścia.
• Jaki jest stopień ochrony obudowy (IP)? Producent nie deklaruje konkretnego stopnia ochrony w dostarczonych danych. Przy montażu wewnątrz rozdzielnicy lub szafy sterowniczej standardowo stosowanym minimum jest IP20 – szczegóły należy sprawdzić w karcie katalogowej.
• Czy przekaźnik może pracować w trybie ciągłym bez opóźnienia? Tak – opóźnienie zadziałania można ustawić na 0 s (brak opóźnienia). Wówczas przekaźnik reaguje natychmiast po przekroczeniu wartości progowej. Ustawienie 0 s jest równoważne z pominięciem opóźnienia włączenia/wyłączenia.
