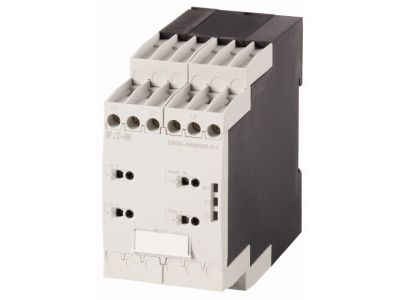

Przekaźnik monitorujący napięcie, wielofunkcyjny, 350-580VAC EMR6-AWM580-H-1 EMR6 | 184765 Eaton

Alternatywny kod produktu: EMR6-AWM580-H-1

Opis i Kluczowe Cechy

Przekaźnik monitorujący napięcie EMR6-AWM580-H-1 (symbol 184765) to wielofunkcyjne urządzenie przeznaczone do ciągłego nadzoru sieci trójfazowych w zakresie 350–580 V AC. Dzięki zasilaniu z obwodu pomiarowego nie wymaga dodatkowego źródła napięcia, a szerokość modułu wynosząca 45 mm umożliwia łatwą instalację w rozdzielnicach na szynie TH35. Urządzenie łączy w sobie funkcje monitorowania zaniku fazy, kolejności faz, asymetrii, przepięcia i podnapięcia, co czyni je kompletnym rozwiązaniem zabezpieczającym.

• Zakres napięcia 350–580 V AC (50/60 Hz): Elastyczne dopasowanie do typowych sieci niskiego napięcia – jedno urządzenie obsługuje zarówno 400 V, jak i inne wartości w tym zakresie.
• Regulowane opóźnienie włączenia/wyłączenia 0,1–30 s: Umożliwia uniknięcie zbędnych wyłączeń przy krótkotrwałych zakłóceniach sieci, zwiększając stabilność pracy odbiorników.
• Regulowany próg asymetrii 2–25% wartości średniej napięć fazowych: Pozwala dostosować czułość do konkretnych wymagań instalacji, wykrywając groźne niezrównoważenia.
• Monitorowanie kolejności faz, zaniku, przepięcia, podnapięcia i asymetrii: Wielofunkcyjność w jednym module – redukcja liczby urządzeń w szafie, oszczędność miejsca i czasu montażu.
• Automatyczna korekta kolejności faz (z możliwością wyłączenia): Ułatwia instalację, eliminując potrzebę ręcznej zamiany faz, a w razie potrzeby można ją dezaktywować.

Zgodność z Normami

Przekaźnik EMR6-AWM580-H-1 jest zgodny z normami IEC, UL, CSA, CCC oraz GL. Posiada certyfikację potwierdzającą bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i energetycznych. Montaż oraz eksploatacja powinny odbywać się zgodnie z obowiązującymi przepisami i dokumentacją producenta.

Zastosowanie

Przekaźnik monitorujący napięcie EMR6 znajduje zastosowanie wszędzie tam, gdzie niezawodna praca maszyn i urządzeń zależy od jakości zasilania trójfazowego. Nadaje się szczególnie do instalacji wymagających ciągłego nadzoru i szybkiej reakcji na awarie sieci.

• Ochrona silników elektrycznych przed skutkami zaniku fazy, asymetrii lub nieprawidłowej kolejności faz.
• Monitorowanie linii zasilających w szafach sterowniczych – automatyczne wyłączenie przy przepięciu lub podnapięciu.
• Współpraca z systemami automatyki budynkowej i przemysłowej (przekazywanie sygnałów do PLC, styczników lub przekaźników).
• Zabezpieczenie pomp, wentylatorów, sprężarek i innych odbiorników wrażliwych na jakość napięcia.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się zatrzaskowo na szynie montażowej TH35 (IEC/EN 60715). Przekroje przewodów należy dobrać do spodziewanego prądu obciążenia styków (brak danych o prądzie w dokumentacji – zaleca się stosowanie przekrojów zgodnie z normami dla obwodów sterowniczych). Moment dokręcania zacisków – zgodnie z instrukcją producenta dołączoną do urządzenia.

FAQ

• Jaki jest zakres napięcia monitorowanego? Przekaźnik pracuje w sieciach trójfazowych o napięciu fazowym od 350 do 580 V AC (50/60 Hz). Napięcie to służy jednocześnie do zasilania wewnętrznych układów urządzenia.
• Czy można regulować opóźnienie reakcji? Tak, opóźnienie włączenia i wyłączenia można ustawić w zakresie 0,1–30 s. Regulacja pozwala uniknąć fałszywych alarmów przy krótkich chwilówkach.
• Czy monitorowanie kolejności faz można wyłączyć? Tak, automatyczna korekta kolejności faz jest domyślnie aktywna, ale można ją dezaktywować. W trybie wyłączonym przekaźnik reaguje tylko na pozostałe parametry (zanik, asymetria, przepięcie, podnapięcie).
