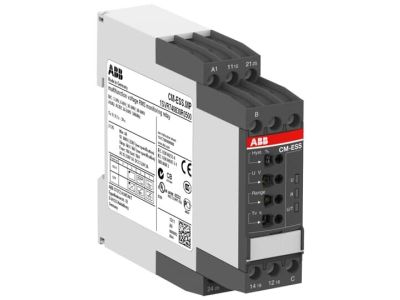

Przekaźnik monitorujący napięcie 3-600V AC/DC, sterowanie 24-240V AC/DC, 2C/O, CM-ESS.MS | 1SVR730830R0500 ABB

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

ABB

Producent

ABB

Kod

1240347

EAN

4016779852173

Kod Producenta

1SVR730830R0500

Przekaźnik monitorujący napięcie 3-600V AC/DC, sterowanie 24-240V AC/DC, 2C/O, CM-ESS.MS

Informacja o Produkcie

Alternatywny kod produktu: 1SVR730830R0500

Opis i Kluczowe Cechy

Przekaźnik monitorujący napięcie CM-ESS.MS (symbol 1SVR730830R0500) to zaawansowane urządzenie z gamy przekaźników monitorujących napięcie AC/DC. Monitoruje napięcie w zakresie 3-600V z dokładnością pomiaru RMS, zapewniając ochronę układów elektrycznych przed przepięciami i zanikami napięcia. Wyjście 2C/O (SPDT) o wartości znamionowej 250V/4A umożliwia sterowanie dodatkowymi obwodami. Kompaktowa konstrukcja z przezroczystą, plombowaną pokrywą chroni nastawy przed nieuprawnioną ingerencją.

Monitoriowanie napięcia RMS 3-600V AC/DC: Dokładny pomiar napięcia zarówno w obwodach stałoprądowych, jak i przemiennoprądowych – kluczowe dla ochrony wrażliwych układów elektronicznych.
Regulowane opóźnienia: 0,1–30s: Precyzyjne dostosowanie czasu reakcji na zakłócenia napięciowe, zapobiegające niepotrzebnym wyłączeniom.
Wyjście 2C/O (SPDT) 250V/4A: Uniwersalne styki przełączne do sterowania innymi urządzeniami lub alarmami w razie wykrycia nieprawidłowości.
Regulowana histereza 3-30%: Eliminuje wahania progów zadziałania, zwiększając stabilność pracy układu.
Zasilanie sterujące 24-240V AC/DC: Praca z szerokim zakresem napięć sterujących – kompatybilność z różnymi systemami zasilania.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Zaprojektowany zgodnie z międzynarodowymi standardami dla urządzeń monitorujących napięcie.

Zastosowanie

Przekaźnik CM-ESS.MS znajduje zastosowanie w instalacjach wymagających ciągłego monitorowania napięcia, aby zapobiec uszkodzeniom urządzeń i awariom procesów technologicznych.

Ochrona napędów i silników elektrycznych przed przepięciami i zanikami napięcia – kluczowe w systemach przemysłowych.
Monitorowanie napięcia w obwodach zasilających wrażliwą elektronikę (np. układy sterowania PLC, komputery przemysłowe).
Zastosowania w systemach zasilania awaryjnego UPS – zapewnienie odpowiednich warunków pracy baterii.
Ochrona instalacji oświetleniowych i systemów alarmowych przed wahaniami napięcia.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy montować w odpowiednio wentylowanej skrzynce rozdzielczej, z dala od źródeł ciepła. Zaciski śrubowe należy dokręcać z zalecanym momentem, aby zapewnić pewny kontakt elektryczny. Przezroczysta pokrywa plombowana chroni nastawy – jej usunięcie wymaga autoryzacji. Przed uruchomieniem należy przeprowadzić kalibrację progów zadziałania zgodnie z wymaganiami instalacji.

FAQ

Czy przekaźnik CM-ESS.MS współpracuje z napięciem stałym? Tak – monitoruje zarówno napięcie AC, jak i DC w zakresie 3-600V z dokładnością pomiaru RMS.
Jakie jest maksymalne obciążenie styków wyjściowych? Styki 2C/O mają wartość znamionową 250V/4A – wystarczającą do sterowania większością obwodów sygnalizacyjnych i alarmowych.
Czy opóźnienie wyłączenia jest regulowane? Tak – opóźnienie wyłączenia i rozruchu można regulować w zakresie od 0 do 30 sekund (0,1–30s), co pozwala dostosować reakcję urządzenia do specyficznych wymagań instalacji.
