Przekaźnik monitorujący napięcie 3-600V AC/DC, sterowanie 24-240V AC/DC, 2C/O, CM-ESS.2S | 1SVR730830R0400 ABB

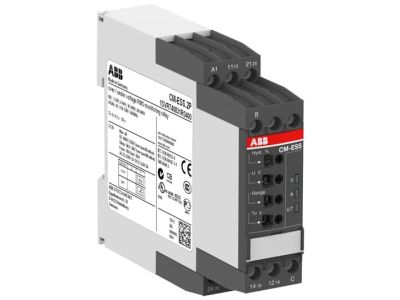

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1132030
EAN
4016779852166
Kod Producenta
1SVR730830R0400
Dodaj do porównania
Przekaźnik monitorujący napięcie 3-600V AC/DC, sterowanie 24-240V AC/DC, 2C/O, CM-ESS.2S

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 1SVR730830R0400

CM-ESS.2S to jednofunkcyjny przekaźnik monitorujący napięcie z gamy jednofazowych przekaźników monitorujących CM. Ten przekaźnik monitorujący działa przy znamionowym napięciu zasilania sterującego 24–240 V AC / DC i ma wyjście 2 c/o (SPDT) ze stykami o wartości znamionowej 250 V / 4 A. Zapewnia zasadę pomiaru RMS dla napięć DC i AC z 4 zakresami pomiarowymi: 3-30 V, 6-60 V, 30-300 V i 60-600 V i pracuje na zasadzie obwodu otwartego. CM-ESS.2S można skonfigurować do monitorowania przepięcia lub podnapięcia. Histerezę można regulować w zakresie od 3 do 30% wartości progowej, a opóźnienie zadziałania można regulować w zakresie od chwilowego do 30 s (0, 0,1–30 s). Jako wyposażenie dodatkowe dostępna jest przezroczysta, plombowana pokrywa chroniąca przed nieupoważnionymi zmianami. Urządzenie oferuje technologię połączeń śrubowych z dwukomorowymi zaciskami przyłączeniowymi.
  • Producent ABB
  • Seria producenta Przekaźniki monitorujące
Przekaźnik kontroli napięcia
  • Rodzaj połączenia elektrycznego Połączenie śrubowe
  • Z odłączalnymi zaciskami Nie
  • Kontrola podnapięcia 1-fazowego Tak
  • Kontrola podnapięcia 3-fazowego Nie
  • Kontrola nadnapięcia 1-fazowego Tak
  • Kontrola nadnapięcia 3-fazowego Nie
  • Funkcja histerezy Tak
  • Funkcja histerezy Tak
  • Kontrola podnapięcia dla prądu stałego Tak
  • Kontrola nadnapięcia dla prądu stałego Tak
  • Funkcja histerezy dla prądu stałego Tak
  • Zakres pomiarowy napięcia 1 3 - 600 V
  • Rodzaj mierzonego napięcia AC/DC
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 24 - 240 V
  • Znamionowe napięcie sterowania Us dla AC 60 Hz 24 - 240 V
  • Znamionowe napięcie sterowania Us dla DC 24 - 240 V
  • Rodzaj napięcia sterowania AC/DC
  • Wartość nastawy napięcia zadziałania 3 - 600 V
  • Minimalna regulowana zwłoka czasowa przy zaniku zasilania 1 s
  • Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 30 s
  • Liczba styków przełącznych 2
  • Szerokość 22.5 mm
  • Wysokość 85.6 mm
  • Głębokość 103.7 mm
  • Wymagane zewnętrzne źródło zasilania Tak
  • Rodzaj napięcia zasilającego AC/DC
  • Napięcie zasilające dla AC 50 Hz 24 - 240 V
  • Napięcie zasilające dla AC 60 Hz 24 - 240 V
  • Napięcie zasilające dla DC 24 - 240 V
  • Zakres pomiarowy napięcia 2 3 - 600 V
  • Minimalna regulowana zwłoka czasowa przy podaniu zasilania 1 s
  • Napięcie pracy dla AC 50 Hz 230 - 230 V
  • Napięcie pracy dla AC 60 Hz 230 - 230 V
  • Napięcie pracy dla DC - - - V
  • Znamionowy prąd załączania 4 A
