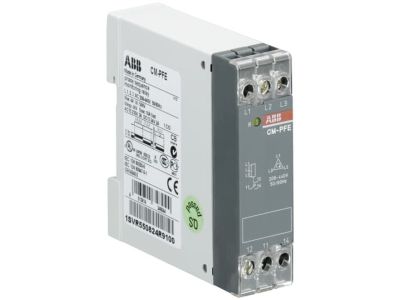

Przekaźnik monitorujący kolejność i zanik fazy, 208-440V AC, 1C/O, CM-PFE | 1SVR550824R9100 ABB

Alternatywny kod produktu: 1SVR550824R9100

Opis i Kluczowe Cechy

Przekaźnik monitorujący CM-PFE (indeks 1SVR550824R9100) przeznaczony do kontroli sieci trójfazowych o napięciu zasilania 208–440 V AC. Wyposażony w jedno wyjście typu 1C/O (przełączne) z napięciem znamionowym 250 V i prądem 4 A. Urządzenie automatycznie wykrywa zanik fazy oraz nieprawidłową kolejność faz, sygnalizując awarię w instalacji poprzez rozłączenie obwodu sterującego.

• Zakres napięć 208–440 V AC: Kompatybilny z większością sieci trójfazowych stosowanych w przemyśle i energetyce, eliminuje konieczność stosowania dodatkowych przetworników.
• Wyjście 1C/O (przełączne): Zapewnia elastyczność w projektowaniu układów zabezpieczeń – możliwość sterowania zarówno obwodami sygnalizacyjnymi, jak i wykonawczymi.
• Napięcie styku 250 V / 4 A: Wysoka zdolność łączeniowa styku umożliwia bezpośrednie sterowanie cewkami styczników, przekaźników pomocniczych lub sygnalizatorów awaryjnych.
• Monitorowanie zaniku fazy: Automatyczna reakcja na zanik którejkolwiek z faz sygnalizuje awarię, chroniąc chronione urządzenia przed uszkodzeniem spowodowanym pracą w niepełnym układzie.
• Stała detekcja kolejności faz: Zapewnia ochronę przed zwarciem fazy w nieprawidłowej kolejności, które mogłoby spowodować uszkodzenie silników asynchronicznych lub innych odbiorników trójfazowych.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa urządzeń elektrycznych oraz kompatybilności elektromagnetycznej. Zapewnia ochronę zgodną z wymaganiami dla układów sterowania i zabezpieczeń w instalacjach przemysłowych.

Zastosowanie

Przekaźnik CM-PFE znajduje zastosowanie w układach zabezpieczeń instalacji trójfazowych, gdzie konieczna jest ciągła kontrola stanu sieci zasilającej.

• Ochrona silników trójfazowych przed pracą w niepełnym układzie fazowym (zanik fazy).
• Monitorowanie kolejności faz w układach zasilania maszyn przemysłowych.
• Zabezpieczenie układów sterowania w rozdzielnicach energetycznych i szafach automatyki.
• Stosowanie w systemach awaryjnego wyłączania (np. w pompowniach, wentylatorach przemysłowych).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia zasilającego. Przekaźnik montować na szynie DIN 35 mm zgodnie z normami PN-EN 60715. Należy zapewnić odpowiednią przestrzeń wentylacyjną dla urządzenia. Podłączenie przewodów należy wykonać zgodnie z oznaczeniami na obudowie: L1, L2, L3 (napięcie pomiarowe), A1, A2 (zasilanie obwodu sterującego), 11, 12, 14 (styki wyjściowe). Napięcie zasilania obwodu sterującego powinno być zgodne z wartościami podanymi w dokumentacji.

FAQ

• Czy przekaźnik CM-PFE wymaga zasilania sterującego? Tak, przekaźnik wymaga napięcia sterującego podłączonego do zacisków A1 i A2. Znamionowe napięcie sterowania nie zostało podane w danych – sprawdź dokumentację techniczną.
• Jakie jest maksymalne obciążenie styku wyjściowego? Styk wyjściowy 1C/O posiada napięcie znamionowe 250 V AC/DC i prąd znamionowy 4 A. Maksymalne obciążenie powinno być zgodne z tymi parametrami.
• Czy urządzenie działa przy zaniku jednej fazy? Tak, przekaźnik reaguje na zanik którejkolwiek z faz w sieci trójfazowej, powodując rozłączenie styku wyjściowego i sygnalizację awarii.
