Przekaźnik monitorujący fazę 183-528V | RM17TE00 Schneider Electric

Opis i Kluczowe Cechy

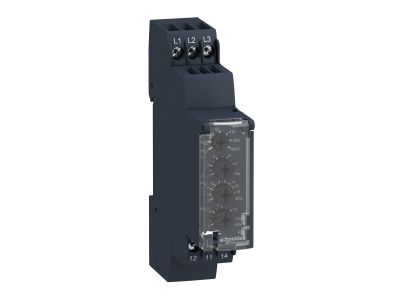

Przekaźnik monitorujący Schneider Electric z serii Zelio Control, model RM17TE00, to zaawansowane urządzenie modułowe zaprojektowane do kompleksowej ochrony i nadzoru sieci trójfazowych. Jego unikalna konstrukcja o szerokości zaledwie 17,5 mm sprawia, że zajmuje on w rozdzielnicy tyle samo miejsca, co standardowy wyłącznik nadprądowy jednobiegunowy, co pozwala na znaczną optymalizację przestrzeni w panelach kontrolnych. Urządzenie obsługuje szeroki zakres napięcia zasilania od 183 V do 528 V AC, co czyni je niezwykle uniwersalnym rozwiązaniem w systemach elektroenergetycznych.

• Wielofunkcyjny nadzór: Przekaźnik monitoruje kluczowe parametry sieci, w tym zanik fazy, prawidłową kolejność faz, asymetrię międzyfazową oraz występowanie przepięć i podnapięć.
• Wysoka obciążalność: Wyposażony w jeden zestyk przełączny SPDT (Single Pole Double Throw) o prądzie znamionowym 5 A, co pozwala na bezpośrednie sterowanie obwodami pomocniczymi lub cewkami styczników.
• Precyzyjna diagnostyka: Zintegrowana dioda LED na panelu frontowym informuje o statusie pracy urządzenia i rodzaju wykrytego błędu, co skraca czas przestoju maszyny.
• Bezpieczeństwo nastaw: Przezroczysta, zamykana pokrywa chroni potencjometry przed nieautoryzowaną zmianą parametrów przez osoby trzecie.
• Funkcja pamięci: Pozwala na zachowanie stanu błędu, co jest kluczowe przy diagnozowaniu awarii o charakterze okresowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej, co jest standardem dla marki Schneider Electric. Urządzenie spełnia wymagania dyrektyw unijnych dotyczących aparatury niskiego napięcia, co gwarantuje niezawodność w trudnych warunkach przemysłowych. Solidna obudowa zapewnia odpowiedni stopień ochrony, a precyzyjne mechanizmy pomiarowe gwarantują powtarzalność zadziałań zgodnie z deklarowaną charakterystyką techniczną.

Zastosowanie

Przekaźnik RM17TE00 znajduje szerokie zastosowanie wszędzie tam, gdzie stabilność zasilania trójfazowego jest krytyczna dla bezpieczeństwa procesów i trwałości urządzeń. Jest idealnym rozwiązaniem dla:

• Automatyki przemysłowej: Systemy podnoszenia, suwnice, maszyny pakujące oraz urządzenia w przemyśle tekstylnym.
• Gospodarki wodno-ściekowej: Ochrona pomp i systemów napędowych przed pracą dwufazową lub odwrotnymi obrotami.
• Modernizacji (Retrofit): Dzięki wbudowanej logice sterowania, idealnie nadaje się do odświeżania starszych instalacji, w których nie przewidziano sterownika PLC do monitorowania sieci.
• Budownictwa komercyjnego: Zabezpieczenie paneli kontrolnych w systemach HVAC i windach.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Przekaźnik jest przystosowany do montażu na szynie DIN 35 mm (szyna symetryczna). Dzięki szerokości 17,5 mm, projektant panelu może łatwo zaplanować rozmieszczenie aparatury, zachowując spójność z innymi modułami. Podczas podłączania przewodów należy zwrócić uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Przed uruchomieniem zaleca się ustawienie progów zadziałania za pomocą precyzyjnych potencjometrów znajdujących się pod przezroczystą osłoną.

FAQ

1. Czy przekaźnik RM17TE00 wymaga zewnętrznego zasilania?
Nie, urządzenie jest zasilane bezpośrednio z monitorowanego obwodu trójfazowego, co upraszcza okablowanie wewnątrz rozdzielnicy.

2. Jakie błędy sygnalizuje dioda LED?
Dioda LED informuje o obecności zasilania oraz o wystąpieniu błędu, takiego jak zanik fazy czy nieprawidłowa kolejność faz, co pozwala na błyskawiczną identyfikację przyczyny zatrzymania maszyny.

3. Czy można zablokować dostęp do ustawień przekaźnika?
Tak, przekaźnik posiada przezroczystą, zamykaną osłonę, która skutecznie chroni przed przypadkową lub celową zmianą nastaw przez osoby nieuprawnione.

4. Czy urządzenie wykrywa asymetrię napięcia?
Tak, model RM17TE00 posiada funkcję zabezpieczenia przed asymetrią, co chroni silniki trójfazowe przed nadmiernym nagrzewaniem się uzwojeń.
