Przekaźnik mocy z legendą, drzwiczkami i LED 15A, 2C/O, 120V AC Zelio Relay | RPM22F7 Schneider Electric

Opis i Kluczowe Cechy

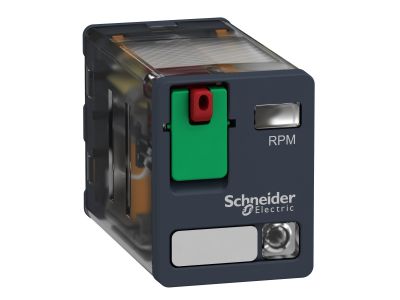

Przekaźnik mocy Zelio Relay RPM22F7 od Schneider Electric to monostabilny przekaźnik przełączający z cewką 120 V AC i zestawem dwóch styków przełącznych (2 C/O, DPDT) o prądzie znamionowym 15 A. Wyposażony w diodę LED sygnalizującą stan załączenia, wymienną etykietę identyfikacyjną oraz przezroczyste, zamykane drzwiczki zabezpieczające przed przypadkowym dostępem. Kompaktowa obudowa ułatwia montaż w ograniczonej przestrzeni, a rozwiązanie typu Plug-in pozwala na szybkie uruchomienie bez dodatkowego okablowania.

• Prąd znamionowy 15 A: Zapewnia bezpieczną pracę w obwodach średniej mocy, np. silników, grzałek czy wentylatorów, bez ryzyka przegrzania styków.
• 2 styki przełączne (DPDT): Umożliwiają jednoczesne przełączanie dwóch niezależnych obwodów, np. zmiany kierunku obrotów lub podwójnego sterowania sygnalizacją.
• Napięcie cewki 120 V AC: Kompatybilny z popularnymi instalacjami niskiego napięcia przemysłowego, co ułatwia integrację z istniejącymi systemami sterowania.
• Dioda LED statusu: Pozwala na szybką wizualną kontrolę stanu pracy przekaźnika bez otwierania obudowy, skracając czas diagnostyki.
• Blokowana funkcja testowa i drzwiczki: Umożliwiają bezpieczne ręczne załączenie styków podczas serwisu, a przezroczysta pokrywa chroni przed przypadkowym dotknięciem części pod napięciem.

Zgodność z Normami

Przekaźnik RPM22F7 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz wymaganiami dyrektyw Unii Europejskiej (certyfikat CE). Producent potwierdza wysoką jakość i niezawodność produktu, opartą na wieloletnim doświadczeniu w budowie przekaźników od 1924 roku.

Zastosowanie

Dzięki uniwersalnym stykom przełącznym i kompaktowej konstrukcji przekaźnik znajduje zastosowanie w układach sterowania maszynami, HVAC, systemach pakowania oraz ogrzewania i wentylacji. Oto typowe scenariusze użycia:

• Sterowanie silnikami wentylatorów, pomp lub sprężarek w instalacjach przemysłowych i budynkowych.
• Wysterowywanie impulsów do styczników, przekaźników pomocniczych lub wejść PLC w szafach sterowniczych.
• Przełączanie obwodów sygnalizacyjnych (lampki, alarmy) w szafach rozdzielczych.
• Automatyka budynkowa – załączanie obwodów ogrzewania elektrycznego, klimatyzatorów lub rolet.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) lub w gnieździe podstawy (Plug-in). Przekrój przewodów należy dobrać do obciążenia prądowego (max. 15 A). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta, aby uniknąć przegrzania połączeń. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz ustawienie ewentualnych zwór lub mostków.

FAQ

• Czy przekaźnik posiada podświetlenie LED? Tak, wbudowana dioda LED świeci przy załączonej cewce, co ułatwia wizualną kontrolę stanu pracy przekaźnika bez demontażu obudowy.
• Jaki jest stopień ochrony (IP) tego przekaźnika? W dostępnych danych producenta nie podano konkretnej klasy IP. W typowych warunkach szafy sterowniczej zalecana jest ochrona przez obudowę nadrzędną. W przypadku pytań o szczegółowe parametry ochrony prosimy o kontakt z producentem.
• Czy styk pracuje w trybie monostabilnym czy bistabilnym? Przekaźnik jest monostabilny – po zaniku napięcia na cewce styki wracają do stanu spoczynkowego (NO/NC zgodnie z oznaczeniem).
