Przekaźnik miniaturowy Zelio RXM LED 4C/O 6A, 24V DC Zelio Relay | RXM4GB1BD Schneider Electric

Opis i Kluczowe Cechy

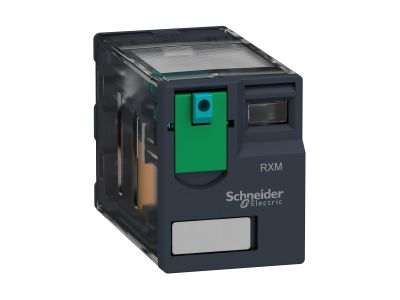

Przekaźnik miniaturowy Zelio RXM LED firmy Schneider Electric (symbol RXM4GB1BD) to wtykowe urządzenie sterujące z czterema stykami przełącznymi (4C/O) o prądzie znamionowym 6 A i napięciu cewki 24 V DC. Dzięki zwartej obudowie i zaciskom wtykowym umożliwia szybki montaż w gniazdach serii RPZ, a wbudowana dioda LED sygnalizuje stan załączenia cewki. Produkt łączy ponad 100-letnie kompetencje Schneidera w dziedzinie przekaźników z nowoczesną niezawodnością dla wymagających aplikacji przemysłowych.

• 4 styki przełączne (4C/O) o prądzie 6 A: Umożliwiają sterowanie kilkoma obwodami jednocześnie, co upraszcza okablowanie w szafach sterowniczych.
• Napięcie cewki 24 V DC: Bezpieczne napięcie sterujące, powszechnie stosowane w automatyce i instalacjach niskonapięciowych.
• Wbudowana dioda LED sygnalizacyjna: Natychmiastowa wizualna kontrola stanu cewki bez konieczności podłączania dodatkowych wskaźników.
• Blokowalny przycisk testowy: Pozwala ręcznie załączyć przekaźnik podczas testów lub serwisu – możliwość zablokowania w pozycji załączonej.
• Zaciski wtykowe (gniazdo RPZ): Szybki montaż i wymiana bez użycia narzędzi, idealne do modułowych paneli sterowania.

Zgodność z Normami

Przekaźnik RXM4GB1BD spełnia wymagania obowiązujących norm europejskich oraz standardów DIN stosowanych w automatyce przemysłowej. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki uniwersalnym parametrom i kompaktowej budowie przekaźnik sprawdza się w szerokim zakresie aplikacji sterowania i sygnalizacji.

• Sterowanie maszynami przemysłowymi (pakującymi, tekstylnymi, obróbczymi) – niezawodne przełączanie obwodów sterowniczych.
• Systemy HVAC – załączanie wentylatorów, pomp i siłowników w rozdzielnicach automatyki budynkowej.
• Panele sterowania (PLC, przekaźniki pomocnicze) – separacja galwaniczna i multipleksowanie sygnałów 24 V DC.
• Sterowanie oświetleniem oraz wyposażeniem medycznym – tam gdzie wymagana jest wysoka trwałość łączeniowa i kompaktowy format.

Wskazówki Montażowe

Montaż przekaźnika oraz gniazda (np. z serii RPZ) musi być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Gniazdo montuje się na szynie DIN TH35 (TS35) lub za pomocą wkrętów – postępuj według instrukcji dołączonej do gniazda. Zaciski wtykowe przekaźnika wkładaj prostopadle do gniazda, unikając przekoszenia. Przekrój przewodów dobierz do prądu obciążenia (max 6 A na styk) oraz wymaganego spadku napięcia. Po montażu sprawdź poprawność połączeń i działanie przycisku testowego przed włączeniem zasilania.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie LED? Tak, cewka posiada zintegrowaną diodę LED, która świeci przy podaniu napięcia 24 V DC, ułatwiając wizualną diagnostykę.
• Jaki stopień ochrony ma ten przekaźnik? W danych katalogowych producenta nie podano konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic, gdzie typowo stosuje się IP20 (brak ochrony przed wilgocią i pyłem).
• W jakim trybie pracują styki – czy są zwierne czy rozwierne? Każdy z czterech styków jest przełączny (C/O – changeover), co oznacza, że posiada jeden wspólny (C), jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Umożliwia to realizację zarówno załączania, jak i wyłączania odbiorników.
