Przekaźnik miniaturowy Zelio RXM LED 4C/O 6A, 120V AC Zelio Relay | RXM4AB2F7 Schneider Electric

Opis i Kluczowe Cechy

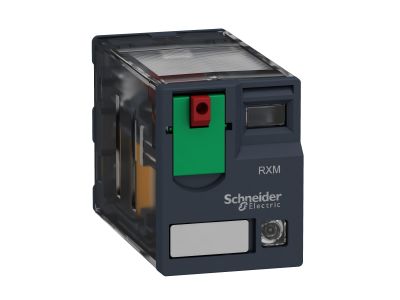

Przekaźnik miniaturowy wtykowy Schneider Electric Zelio RXM, model RXM4AB2F7, wyposażony w 4 styki przełączne (4PDT) o prądzie znamionowym 6 A oraz cewkę 120 V AC. Dzięki wbudowanemu wskaźnikowi LED i blokowanemu przyciskowi testowemu zapewnia szybką wizualną kontrolę i łatwą konserwację. Jego kompaktowa budowa pozwala oszczędzić miejsce w szafach sterowniczych i panelach automatyki.

• 4 styki przełączne 4PDT (4C/O): Możliwość sterowania czterema niezależnymi obwodami z jednego sygnału sterującego – redukuje liczbę potrzebnych przekaźników i upraszcza okablowanie.
• Prąd znamionowy 6 A: Bezpieczna i niezawodna praca w obwodach sterowania, przy odbiornikach o umiarkowanym poborze prądu, bez ryzyka przegrzania styków.
• Napięcie cewki 120 V AC: Kompatybilność z typowymi instalacjami napięcia sterującego w przemyśle i budownictwie.
• Wbudowany wskaźnik LED: Natychmiastowa informacja o stanie załączenia przekaźnika – ułatwia diagnostykę i skraca czas serwisu.
• Blokowany przycisk testowy: Ręczne sprawdzenie działania styków bez konieczności podawania napięcia na cewkę – podnosi bezpieczeństwo podczas konserwacji i rozruchu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC) i oznaczony jest znakiem CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla przekaźników sterowniczych, stosowanymi przez firmę Schneider Electric w serii Zelio RXM.

Zastosowanie

Przekaźnik RXM4AB2F7 sprawdza się wszędzie tam, gdzie wymagane jest niezawodne sterowanie sygnałowe i separacja obwodów. Dzięki czterem stykom przełącznym znajduje zastosowanie w różnorodnych układach automatyki i sterowania.

• Sterowanie odbiornikami, takimi jak cewki styczników, przekaźników pomocniczych czy zaworów elektromagnetycznych.
• Generowanie impulsów sterujących do styczników, przekaźników oraz wejść sterowników PLC.
• Sygnalizacja stanów pracy maszyn i urządzeń w szafach sterowniczych.
• Automatyka budynkowa – sterowanie oświetleniem, HVAC, bramami, roletami oraz systemami alarmowymi.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik przeznaczony jest do montażu w dedykowanym gnieździe wtykowym (np. serii Zelio RXZ) na szynie TH35 lub płycie montażowej. Przekrój przewodów należy dobrać do prądu obciążenia (min. 0,5 mm² przy 6 A). Moment dokręcania śrub w gnieździe – zgodnie z dokumentacją producenta. Nie przekraczać temperatury otoczenia podanej w karcie katalogowej.

FAQ

• Czy przekaźnik ma wbudowany wskaźnik LED? Tak, posiada zieloną diodę LED sygnalizującą stan załączenia cewki. Ułatwia to szybką ocenę działania bez konieczności używania miernika.
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje konkretnego stopnia IP dla samego przekaźnika. Standardowo w aplikacjach wewnątrzrozdzielniczych przyjmuje się IP20 pod warunkiem montażu w odpowiedniej obudowie lub szafie sterowniczej.
• Czy styki są przełączne czy zwierne? Przekaźnik wyposażono w cztery styki przełączne (4C/O, 4PDT). Każdy styk umożliwia przełączanie obwodu między dwoma torami (normalnie otwartym i normalnie zamkniętym).
