Przekaźnik miniaturowy Zelio RXM LED 3C/O 10A, 230V AC Zelio Relay | RXM3AB2P7 Schneider Electric

Opis i Kluczowe Cechy

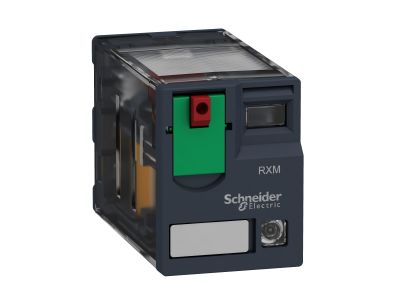

Przekaźnik miniaturowy wtykowy Schneider Electric Zelio Relay RXM3AB2P7 to sprawdzone rozwiązanie do sterowania w obwodach automatyki. Wyposażony w cewkę 230 V AC oraz trzy styki przełączne (DPDT) o obciążalności 10 A, zapewnia bezpieczne i niezawodne przełączanie. Wbudowany wskaźnik LED i blokowany przycisk testowy ułatwiają diagnostykę i obsługę. Kompaktowa obudowa pozwala oszczędzić miejsce w szafie sterowniczej.

• Cewka 230 V AC: Bezpośrednie sterowanie napięciem sieciowym bez konieczności stosowania dodatkowych zasilaczy.
• 3 styki przełączne (DPDT) 10 A: Wysoka obciążalność prądowa umożliwia niezawodne załączanie odbiorników takich jak silniki, zawory czy grzałki.
• Wskaźnik LED stanu cewki: Natychmiastowa wizualna kontrola obecności napięcia sterującego – szybsza diagnostyka i bezpieczeństwo.
• Blokowany przycisk testowy: Ręczne wymuszenie zadziałania przekaźnika podczas uruchamiania i serwisu bez konieczności podawania napięcia na cewkę.
• Kompaktowa konstrukcja miniaturowa: Małe wymiary pozwalają na gęsty montaż w szafach sterowniczych, oszczędzając miejsce dla innych komponentów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (CE). Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z dyrektywą LVD. Szczegółowe dane normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Miniaturowy przekaźnik RXM3AB2P7 sprawdza się w różnorodnych aplikacjach sterowniczych, w których wymagana jest niezawodna separacja galwaniczna i przełączanie sygnałów lub obciążeń średniej mocy.

• Sterowanie maszynami przemysłowymi – załączanie napędów, sprzęgieł, hamulców w systemach pakujących, tekstylnych i obróbczych.
• Automatyka budynkowa – przełączanie obwodów oświetleniowych, wentylacji, pomp w instalacjach HVAC.
• Panele sterowania i szafy rozdzielcze – przekazywanie sygnałów z PLC do styczników, zaworów elektromagnetycznych oraz sygnalizacja statusu.
• Zasilacze i wyposażenie medyczne – separacja i przełączanie obwodów pomocniczych w urządzeniach wymagających wysokiej niezawodności.

Wskazówki Montażowe

Montaż i demontaż przekaźnika może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP, po uprzednim odłączeniu napięcia we wszystkich biegunach. Przekaźnik przeznaczony jest do wtykowego osadzenia w dedykowanym gnieździe (np. serii RXZE) zamontowanym na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową styków (10 A) oraz lokalnymi przepisami. Przed pierwszym uruchomieniem sprawdzić poprawność polaryzacji i dokręcenie połączeń zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik posiada wskaźnik podświetlenia? Tak, wyposażony jest w diodę LED sygnalizującą załączenie cewki. Ułatwia to szybką ocenę stanu pracy bez użycia miernika.
• Jakie jest napięcie cewki i typ styków? Napięcie sterujące wynosi 230 V AC. Przekaźnik ma 3 styki przełączne (DPDT), co oznacza, że każdy styk ma zacisk wspólny, normalnie otwarty i normalnie zamknięty.
• Czy przycisk testowy jest blokowany? Tak, przycisk testowy posiada funkcję blokady – można go wcisnąć i zablokować w pozycji załączonej, co pozwala na symulację pracy przekaźnika bez podtrzymywania palcem.
