Przekaźnik miniaturowy Zelio RXM 120V AC, 2C/O 12A Zelio Relay | RXM2AB1F7 Schneider Electric

Opis i Kluczowe Cechy

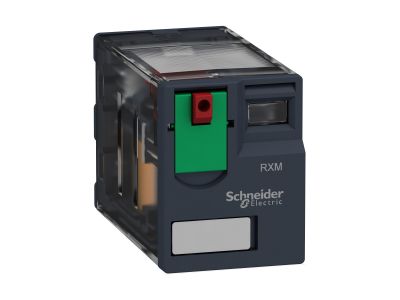

Przekaźnik miniaturowy wtykowy Schneider Electric Zelio Relay RXM2AB1F7 to komponent sterowniczy przeznaczony do montażu w gniazdach podstawkowych. Wyposażony w cewkę 120 V AC i dwa styki przełączne (2C/O, DPDT) o obciążalności 12 A, zapewnia niezawodne przełączanie w obwodach sterowania maszyn i urządzeń automatyki. Kompaktowa konstrukcja redukuje wymagania przestrzenne w szafach sterowniczych.

• Styki 2C/O (DPDT) o prądzie 12 A: Umożliwiają bezpieczne przełączanie obciążeń średniej mocy w instalacjach przemysłowych i budynkowych, bez ryzyka przeciążenia styków.
• Napięcie sterujące cewki 120 V AC: Kompatybilne z typowymi napięciami sieciowymi w aplikacjach sterowania – łatwa integracja z istniejącymi systemami.
• Mechaniczny wskaźnik stanu styków: Umożliwia szybką kontrolę wizualną zadziałania przekaźnika bez konieczności pomiarów, co przyspiesza diagnostykę.
• Blokowany przycisk testowy: Pozwala na ręczne wymuszenie załączenia styków podczas testowania obwodu bez podawania napięcia na cewkę – zwiększa bezpieczeństwo i wygodę serwisowania.
• Konstrukcja wtykowa (do gniazd podstawkowych): Ułatwia montaż i wymianę przekaźnika nawet w ciasnych rozdzielnicach, bez użycia narzędzi – redukuje czas instalacji nawet o 65% przy zastosowaniu zworek magistralnych.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z europejskimi standardami branżowymi oraz posiada oznaczenie CE. Spełnia wymagania typowe dla aparatury modułowej stosowanej w przemyśle i automatyce budynkowej, co potwierdza jego bezpieczeństwo i niezawodność w przewidzianych zastosowaniach.

Zastosowanie

Dzięki parametrom elektrycznym i kompaktowej budowie, przekaźnik RXM2AB1F7 znajduje zastosowanie w różnych układach sterowania i automatyki:

• Sterowanie i zabezpieczenie odbiorników w maszynach przemysłowych (opakowania, tekstylia, HVAC) – przełączanie obciążeń o prądzie do 12 A.
• Interfejs między sygnałami z PLC a obwodami wykonawczymi – separacja galwaniczna i wzmocnienie sygnału.
• Układy sterowania silnikami, oświetleniem oraz zasilaczami w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Systemy automatyki budynkowej (sterowanie bramami, roletami, wentylacją) – tam gdzie wymagana jest wielokrotna łączność i oszczędność miejsca.

Wskazówki Montażowe

Montaż i serwis przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik montuje się w dedykowanym gnieździe (np. seria RXZ) na szynie TH35 lub płycie montażowej. Przed włożeniem sprawdź zgodność napięcia cewki i obciążalności styków. Przewody doprowadzające do gniazda należy podłączyć zgodnie z dokumentacją producenta, z przekrojem dobranym do prądu (min. 1,5 mm² przy 12 A). Moment dokręcania zacisków – według zaleceń producenta gniazda. Nie przekraczaj wartości znamionowych.

FAQ

• Czy przekaźnik ma podświetlenie LED? Nie, model RXM2AB1F7 nie posiada podświetlenia. Stan styków sygnalizuje mechaniczny wskaźnik (czerwona płytka widoczna po zadziałaniu) oraz opcjonalnie blokowany przycisk testowy.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia IP dla samego przekaźnika. W standardowych warunkach montażu w rozdzielnicy (IP20) przekaźnik jest chroniony przed dotykiem i ciałami stałymi. W przypadku pracy w trudniejszych środowiskach należy zastosować odpowiednią obudowę.
• Czy styki są normalnie otwarte czy zamknięte? Są to styki przełączne (2C/O), które w stanie spoczynku (cewka niezasilona) mają jeden styk normalnie zamknięty (NC) i jeden normalnie otwarty (NO). Po zasileniu cewki następuje przełączenie – NO zamyka się, a NC otwiera. Schemat podłączenia znajduje się na obudowie.
