Przekaźnik miniaturowy serii 40: 1 P 16 A 230 V AC | 40.61.8.230.0000 Finder

Opis i Kluczowe Cechy

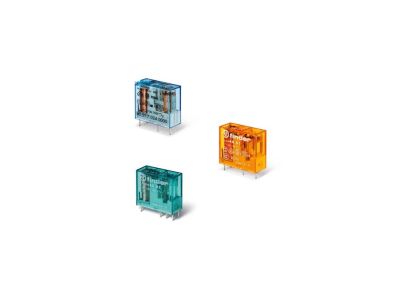

Przekaźnik miniaturowy FINDER z serii 40, o oznaczeniu 40.61.8.230.0000, to wysokiej klasy komponent elektrotechniczny zaprojektowany z myślą o wymagających aplikacjach przemysłowych i automatyce budynkowej. Urządzenie wyposażone jest w jeden zestyk przełączny (1P) o imponującej obciążalności prądowej wynoszącej 16 A, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy. Raster wyprowadzeń wynoszący 5.0 mm gwarantuje kompatybilność z szeroką gamą gniazd oraz ułatwia projektowanie obwodów drukowanych (PCB).

• Wysoka izolacja: Odległość pomiędzy cewką a zestykami wynosi 8 mm w powietrzu oraz wzdłuż izolacji, co w połączeniu z wytrzymałością izolacji na poziomie 6 kV (1.2/50 μs) zapewnia najwyższy stopień bezpieczeństwa operacyjnego.
• Materiał zestyków AgNi: Zastosowanie stopu srebra i niklu (AgNi) znacząco podnosi odporność zestyków na wypalanie oraz spawanie, co przekłada się na długą żywotność mechaniczną i elektryczną urządzenia.
• Cewka 230 V AC: Przekaźnik przystosowany jest do zasilania prądem przemiennym o napięciu znamionowym 230 V, co eliminuje konieczność stosowania dodatkowych zasilaczy w standardowych instalacjach sieciowych.
• Stopień ochrony RT II: Konstrukcja w standardzie szczelnym chroni wnętrze przekaźnika przed wpływem niekorzystnych czynników zewnętrznych podczas procesów lutowania i mycia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Przekaźnik spełnia wymagania normy PN-EN 60335-1, co czyni go odpowiednim do stosowania w urządzeniach elektrycznych użytku domowego i podobnych. Ponadto, system montażowy gniazd serii 95 jest w pełni kompatybilny z normą PN-EN 60715, co gwarantuje bezproblemowy montaż na standardowej szynie montażowej 35 mm (szyna DIN).

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, przekaźnik FINDER 40.61 znajduje szerokie zastosowanie w wielu dziedzinach:

• Automatyka przemysłowa: Sterowanie elementami wykonawczymi, separacja sygnałów w szafach sterowniczych.
• Systemy HVAC: Załączanie wentylatorów, pomp oraz grzałek o poborze prądu do 16 A.
• Elektronika: Bezpośredni montaż na płytkach drukowanych (PCB) w układach sterowania mikroprocesorowego.
• Modernizacja instalacji: Dzięki współpracy z gniazdami serii 95, idealnie nadaje się do szybkich napraw i modernizacji istniejących systemów sterowania.

Wskazówki Montażowe

Przekaźnik oferuje elastyczność montażu dzięki pinom o długości 5.3 mm. Może być montowany bezpośrednio w obwodach drukowanych lub w dedykowanych gniazdach serii 95. W przypadku montażu na szynie DIN 35 mm, zaleca się stosowanie gniazd z zaciskami śrubowymi, sprężynowymi lub samozaciskowymi (Push-in), co pozwala na optymalizację czasu instalacji. Dla zapewnienia pełnej ochrony i diagnostyki, system można rozbudować o moduły sygnalizacyjne i EMC-przeciwprzepięciowe z serii 99 oraz moduły czasowe typu 86.30. Podczas projektowania należy zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną.

FAQ

• Czy ten przekaźnik można zamontować bezpośrednio na szynie DIN? Tak, ale wymaga to użycia dedykowanego gniazda z serii 95 (np. 95.05), które umożliwia zatrzaśnięcie zestawu na szynie 35 mm.
• Jaki jest materiał styków i dlaczego to ważne? Zastosowano AgNi (Srebro-Nikiel), który charakteryzuje się wysoką odpornością na zużycie przy obciążeniach rezystancyjnych i lekko indukcyjnych.
• Czy przekaźnik jest odporny na mycie po lutowaniu? Tak, stopień ochrony RT II oznacza, że przekaźnik jest szczelny i odporny na procesy technologiczne związane z produkcją PCB.
