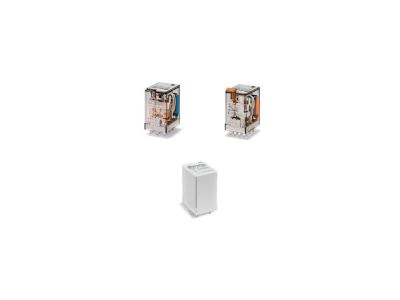

Miniaturowy przekaźnik przemysłowy 4 P; 7A; 24V AC; przycisk test. + LED + mech. wskaźnik zadziałani | 55.34.8.024.0054 Finder

Alternatywny kod produktu: 553480240054

Opis i Kluczowe Cechy

Przekaźnik miniaturowy przemysłowy marki FINDER, model 55.34.8.024.0054, to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów automatyki i sterowania. Urządzenie zostało wyposażone w cztery zestyki przełączne (4P), z których każdy charakteryzuje się prądem znamionowym wynoszącym 7 A. Zastosowanie materiału styków AgNi (srebro-nikiel) gwarantuje wysoką odporność na wypalanie oraz doskonałą przewodność elektryczną, co jest kluczowe przy częstym przełączaniu obciążeń indukcyjnych i rezystancyjnych.

• Cewka zasilająca: Napięcie znamionowe 24 V AC pozwala na integrację z typowymi układami sterowania prądu przemiennego.
• Diagnostyka i kontrola: Przekaźnik posiada wbudowany przycisk testujący z funkcją blokady zestyków, co umożliwia ręczne wymuszenie stanu pracy bez podawania napięcia na cewkę. Dodatkowo, mechaniczny wskaźnik zadziałania oraz dioda LED pozwalają na błyskawiczną weryfikację stanu urządzenia.
• Ekologia i bezpieczeństwo: Styki wykonane są w technologii bezkadmowej, co wpisuje się w nowoczesne standardy ochrony środowiska.
• Wszechstronność: Produkt jest kompatybilny z gniazdami serii 94, co umożliwia montaż zarówno na szynie DIN 35 mm, jak i bezpośrednio na płytkach drukowanych (PCB).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi europejskimi standardami inżynieryjnymi. Posiada dopuszczenie UL (Underwriters Laboratories) dla określonych zestawów przekaźnik/gniazdo, co potwierdza jego bezpieczeństwo na rynkach międzynarodowych. Konstrukcja wspiera montaż na szynie 35 mm zgodnie z normą PN-EN 60715. Urządzenie chronione jest europejskim patentem, co świadczy o unikalności i innowacyjności rozwiązań technicznych zastosowanych przez firmę FINDER.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokiej obciążalności, przekaźnik 55.34 znajduje szerokie zastosowanie w przemyśle. Jest idealnym komponentem do szaf sterowniczych, gdzie przestrzeń jest ograniczona, a wymagana jest obsługa wielu obwodów jednocześnie (4 zestyki przełączne). Doskonale sprawdza się w układach separacji galwanicznej, sterowaniu silnikami o małej mocy, systemach oświetleniowych oraz w układach logiki przekaźnikowej. Możliwość rozbudowy o moduły sygnalizacyjne i przeciwprzepięciowe EMC serii 99 oraz moduły czasowe 86.30 czyni go niezwykle elastycznym elementem systemów automatyki.

Wskazówki Montażowe

Instalacja przekaźnika powinna odbywać się przy użyciu dedykowanych gniazd serii 94. W zależności od potrzeb aplikacji, można wykorzystać gniazda z zaciskami śrubowymi, sprężynowymi lub samozaciskowymi. Podczas montażu na szynie DIN 35 mm należy upewnić się, że gniazdo jest stabilnie zatrzaśnięte. W przypadku stosowania modułów czasowych lub przeciwprzepięciowych, należy je wpiąć w dedykowane sloty w gnieździe przed osadzeniem przekaźnika. Należy zwrócić uwagę na odpowiedni moment dokręcania śrub w gniazdach śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się zacisków.

FAQ

• Czy przekaźnik posiada wskaźnik optyczny? Tak, urządzenie jest wyposażone zarówno w mechaniczny wskaźnik zadziałania, jak i diodę LED, co ułatwia diagnostykę w trudnych warunkach oświetleniowych.
• Jakie gniazda są kompatybilne z tym modelem? Przekaźnik jest dedykowany do gniazd FINDER serii 94 (np. montaż na szynę 35 mm lub PCB).
• Czy mogę ręcznie sprawdzić działanie obwodu? Tak, niebieski przycisk testujący pozwala na mechaniczne załączenie styków i ich zablokowanie w celu przeprowadzenia testów ciągłości obwodu.
• Czy materiał styków AgNi jest odpowiedni do obciążeń indukcyjnych? Tak, stop srebra i niklu jest standardem przemysłowym zapewniającym dobrą trwałość przy przełączaniu obciążeń o charakterze rezystancyjnym i lekko indukcyjnym.
