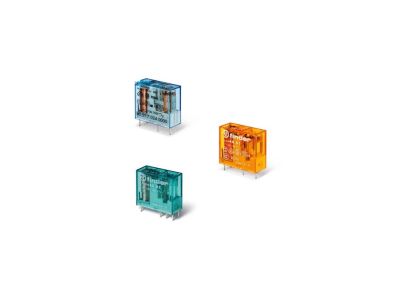

Przekaźnik miniaturowy do płytki drukowanej i gniazd serii 95.x5 2P 8A 48V DC styki AgNi(standard) | 40.52.9.048.0000 Finder

Opis i Kluczowe Cechy

Przekaźnik miniaturowy FINDER serii 40.52.9.048.0000 to wysokiej klasy komponent elektrotechniczny zaprojektowany z myślą o precyzyjnym sterowaniu w układach automatyki. Wyposażony w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, pozwala na efektywne zarządzanie obciążeniami przy zachowaniu kompaktowych wymiarów. Raster wyprowadzeń wynoszący 5.0 mm gwarantuje kompatybilność z szeroką gamą obwodów drukowanych oraz dedykowanych gniazd serii 95.

• Napięcie cewki: Zasilanie prądem stałym 48V DC zapewnia stabilną pracę w systemach sterowania przemysłowego.
• Materiał zestyków AgNi: Zastosowanie stopu srebra i niklu (AgNi) zwiększa odporność styków na wypalanie, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Bezpieczeństwo izolacji: Odległość pomiędzy cewką a zestykami wynosi 8 mm w powietrzu i wzdłuż izolacji, co w połączeniu z wytrzymałością izolacji na poziomie 6kV (1.2/50μs) gwarantuje najwyższy poziom ochrony przeciwprzepięciowej.
• Stopień ochrony RT II: Konstrukcja w standardzie szczelnym chroni wnętrze przekaźnika przed negatywnym wpływem środowiska zewnętrznego podczas procesów lutowania i mycia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa. Spełnia wymagania normy PN-EN 60335-1, co czyni go odpowiednim do zastosowań w urządzeniach gospodarstwa domowego i podobnych, gdzie bezpieczeństwo użytkowania jest priorytetem. Ponadto, przy montażu na szynie 35 mm za pomocą gniazd serii 95, system jest w pełni zgodny z normą PN-EN 60715, co ułatwia standaryzację w szafach sterowniczych.

Zastosowanie

Dzięki swojej uniwersalności, przekaźnik 40.52.9.048.0000 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i elektroinstalacji:

• Automatyka budynkowa: Sterowanie oświetleniem, roletami oraz systemami HVAC.
• Układy PCB: Bezpośredni montaż na płytkach drukowanych w urządzeniach elektronicznych dzięki pinom o długości 5.3 mm.
• Prefabrykacja szaf sterowniczych: Wykorzystanie gniazd serii 95 pozwala na szybką budowę modułowych układów sterowania na szynie DIN.
• Systemy zabezpieczeń: Separacja galwaniczna sygnałów w układach alarmowych i kontroli dostępu.

Wskazówki Montażowe

Przekaźnik oferuje elastyczność montażu, dostosowaną do potrzeb inżyniera. Może być lutowany bezpośrednio na płytce drukowanej (PCB) lub osadzany w gniazdach serii 95. W przypadku montażu w gniazdach, użytkownik ma do wyboru zaciski śrubowe, sprężynowe lub samozaciskowe, co pozwala na optymalizację czasu instalacji. Zaleca się stosowanie modułów sygnalizacyjnych i EMC-przeciwprzepięciowych serii 99 w celu ochrony cewki przed przepięciami komutacyjnymi. Istnieje również możliwość rozbudowy o moduł czasowy 86.30, co pozwala na realizację prostych funkcji logicznych bez konieczności stosowania sterowników PLC.

FAQ

• Czy ten przekaźnik można zamontować na szynie DIN? Tak, montaż na szynie 35 mm jest możliwy przy zastosowaniu odpowiedniego gniazda z serii 95 (np. 95.05).
• Jaki jest materiał styków? Zastosowano standardowy materiał AgNi (Srebro-Nikiel), który jest optymalny dla obciążeń rezystancyjnych i lekko indukcyjnych.
• Czy przekaźnik jest odporny na mycie po lutowaniu? Tak, stopień ochrony RT II oznacza, że przekaźnik jest szczelny i odporny na procesy technologiczne związane z montażem na PCB.
