Przekaźnik miniaturowy do płytki drukowanej i gniazd serii 95.x5 2P 8A 48V AC styki AgNi(standard) | 40.52.8.048.0000 Finder

Opis i Kluczowe Cechy

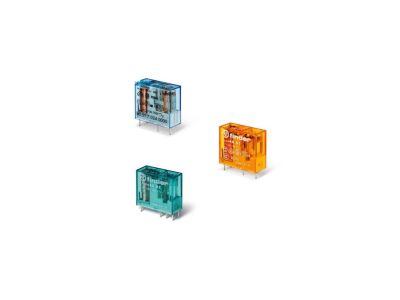

Przekaźnik miniaturowy FINDER z serii 40.52 o numerze katalogowym 40.52.8.048.0000 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o wysokiej niezawodności w systemach automatyki i elektroniki. Urządzenie wyposażone jest w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co pozwala na efektywne sterowanie dwoma niezależnymi obwodami. Raster wyprowadzeń wynosi 5.0 mm, co jest standardem ułatwiającym projektowanie obwodów drukowanych oraz integrację z dedykowanymi gniazdami.

• Wysoka izolacja: Odległość pomiędzy cewką a zestykami wynosi 8 mm w powietrzu oraz wzdłuż izolacji, co w połączeniu z wytrzymałością izolacji na poziomie 6kV (1.2/50μs) gwarantuje najwyższy poziom bezpieczeństwa i ochrony przed przepięciami.
• Materiał styków AgNi: Zastosowanie stopu srebra i niklu (AgNi) jako materiału zestyków zapewnia optymalną odporność na wypalanie oraz stabilną rezystancję przejścia, co jest kluczowe przy częstym przełączaniu obciążeń rezystancyjnych i indukcyjnych.
• Zasilanie cewki: Przekaźnik przystosowany jest do pracy z napięciem sterującym 48V AC, co czyni go idealnym komponentem do specyficznych aplikacji przemysłowych wykorzystujących prąd przemienny.
• Stopień ochrony RT II: Konstrukcja w standardzie szczelnym (flux proof) chroni wnętrze mechanizmu przed zanieczyszczeniami podczas procesu lutowania i eksploatacji w trudniejszych warunkach środowiskowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego profesjonalny charakter. Przekaźnik spełnia wymagania normy PN-EN 60335-1, co jest kluczowe w przypadku urządzeń wykorzystywanych w sprzęcie gospodarstwa domowego i podobnych zastosowaniach, gdzie bezpieczeństwo elektryczne jest priorytetem. Ponadto, system montażowy gniazd serii 95 jest w pełni kompatybilny z normą PN-EN 60715, co umożliwia bezproblemowy montaż na standardowej szynie montażowej 35 mm (szyna DIN).

Zastosowanie

Dzięki swojej uniwersalności, przekaźnik FINDER 40.52 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i techniki budynkowej:

• Automatyka przemysłowa: Sterowanie elementami wykonawczymi, separacja sygnałów w szafach sterowniczych.
• Elektronika: Bezpośredni montaż na płytkach drukowanych (PCB) w układach zasilania i sterowania.
• Systemy HVAC: Zarządzanie pracą wentylatorów, pomp i siłowników.
• Rozdzielnice elektryczne: Dzięki współpracy z gniazdami serii 95, przekaźnik może pełnić funkcję interfejsu w systemach modułowych.

Wskazówki Montażowe

Przekaźnik oferuje elastyczność montażu, co pozwala na optymalizację przestrzeni wewnątrz urządzenia lub szafy. Długość pinów wynosząca 5.3 mm jest zoptymalizowana pod kątem pewnego osadzenia w gniazdach serii 95. W przypadku montażu na szynie DIN 35 mm, zaleca się stosowanie gniazd śrubowych, sprężynowych lub samozaciskowych z serii 95.x5. Podczas projektowania PCB należy zachować raster 5.0 mm. Urządzenie można doposażyć w moduły sygnalizacyjne i przeciwprzepięciowe serii 99 oraz moduły czasowe 86.30, co znacząco rozszerza funkcjonalność układu sterowania i chroni cewkę przed skutkami przepięć łączeniowych.

FAQ

• Czy ten przekaźnik można zamontować bezpośrednio na szynie DIN? Bezpośrednio nie – przekaźnik wymaga zastosowania gniazda z serii 95, które posiada uchwyt na szynę 35 mm.
• Jaki jest materiał styków i dlaczego to ważne? Styki wykonane są z AgNi (srebro-nikiel). Jest to materiał uniwersalny, charakteryzujący się wysoką odpornością na zużycie mechaniczne i elektryczne, idealny do obciążeń o charakterze rezystancyjnym.
• Czy przekaźnik jest odporny na mycie po lutowaniu? Tak, stopień ochrony RT II oznacza konstrukcję szczelną, która zapobiega wnikaniu topnika i środków myjących do wnętrza przekaźnika podczas procesu produkcji PCB.
