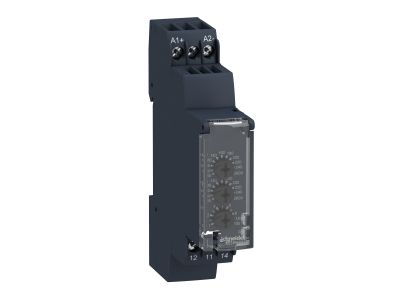

Przekaźnik kontrolny napięciowy RM17-U zakres 65-260VAC/DC | RM17UBE15 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik kontrolny napięciowy RM17-U marki Schneider Electric (symbol RM17UBE15) to precyzyjne urządzenie do monitorowania napięcia w sieciach jednofazowych w zakresie 65–260 V AC/DC. Wyposażony w jeden zestyk przełączny SPDT o obciążalności 5 A, pozwala na niezawodne sygnalizowanie przekroczeń progów napięcia. Szerokość modułu wynosi 22,5 mm, co upraszcza projektowanie rozdzielnic. Zintegrowana dioda LED statusu i przezroczysta osłona zwiększają komfort diagnostyki i bezpieczeństwo eksploatacji.

• Zakres napięcia 65–260 V AC/DC: umożliwia pracę zarówno w instalacjach prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych przetwornic.
• Styk przełączny SPDT 5 A: zapewnia sygnalizację stanu (przekroczenie progu) lub bezpośrednie sterowanie obwodami pomocniczymi o umiarkowanym obciążeniu.
• Szerokość 22,5 mm: kompaktowa obudowa odpowiadająca dwubiegunowemu wyłącznikowi ułatwia zabudowę w rozdzielnicach modułowych.
• Funkcja pamięci i dioda LED statusu: ułatwiają szybkie identyfikowanie przyczyn wyłączenia oraz skracają czas przestoju linii produkcyjnej.
• Przezroczysta, zamykana pokrywa: chroni ustawienia przed przypadkową zmianą, podnosząc bezpieczeństwo obsługi.

Zgodność z Normami

Przekaźnik RM17UBE15 został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami serii DIN. Posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, w obudowach o stopniu ochrony dostosowanym do warunków otoczenia.

Zastosowanie

Przekaźnik kontrolny napięciowy RM17-U znajduje szerokie zastosowanie w automatyce przemysłowej i budynkowej, szczególnie tam, gdzie wymagana jest prosta, niezależna od PLC kontrola jakości zasilania.

• Monitorowanie przepięć i podnapięć w jednofazowych obwodach odbiorników przemysłowych (maszyny, pompy, wentylatory).
• Sygnalizacja stanu napięcia i generowanie impulsu wyłączającego do styczników lub przekaźników pomocniczych.
• Ochrona wrażliwych urządzeń (np. sterowników PLC) poprzez odcięcie zasilania w przypadku wykrycia nieprawidłowego napięcia.
• Modernizacja starszych instalacji – wymiana rozbudowanych układów przekaźnikowych na jeden kompaktowy moduł bez konieczności stosowania sterownika programowalnego.

Wskazówki Montażowe

Montaż przekaźnika may być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie DIN TH35 w rozdzielnicy z zachowaniem odstępów wentylacyjnych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekroje przewodów doprowadzających dobrać zgodnie z obciążalnością prądową styków (5 A) oraz lokalnymi przepisami. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jak działa funkcja pamięci w przekaźniku RM17UBE15? Po wykryciu przekroczenia progu napięcia przekaźnik przełącza się i pozostaje w tym stanie nawet po powrocie napięcia do normy, co umożliwia instalatorowi jednoznaczną identyfikację awarii. Reset następuje ręcznie lub przez chwilowy zanik napięcia zasilania.
• Jakie napięcie zasilania jest wymagane dla tego przekaźnika? Urządzenie zasilane jest bezpośrednio z monitorowanego obwodu – zakres napięcia pomiarowego to 65–260 V AC/DC. Nie wymaga osobnego źródła zasilania.
• Czy przekaźnik nadaje się do montażu w rozdzielnicy zewnętrznej? Przekaźnik przeznaczony jest do montażu wewnątrz pomieszczeń, w suchych warunkach. W przypadku instalacji na zewnątrz należy umieścić go w obudowie o odpowiednim stopniu ochrony (np. IP65).
