Przekaźnik kontrolny 3-fazowy awaryjny, sekw., 160-288VAC | RM22TR31 Schneider Electric

Opis i Kluczowe Cechy

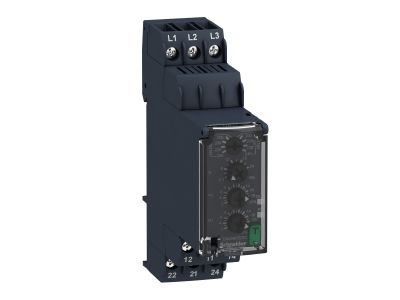

Przekaźnik kontrolny 3-fazowy RM22TR31 firmy Schneider Electric (seria Zelio Control) służy do monitorowania napięcia w sieciach trójfazowych w zakresie 200–240 V. Wyposażony w dwa styki przełączające (2P), umożliwia sygnalizację i odłączanie odbiorników w przypadku przekroczenia dopuszczalnych wartości. Kompaktowa obudowa o szerokości 22,5 mm ułatwia montaż na szynie DIN, zapewniając oszczędność miejsca w rozdzielnicy.

• Zakres napięcia zasilania 160–288 V AC: przekaźnik pracuje w szerokim zakresie napięć, co zapewnia uniwersalność zastosowania w różnych instalacjach przemysłowych i budynkowych.
• 2 styki przełączające (DPDT): umożliwiają niezależne sterowanie dwoma obwodami – np. sygnalizację alarmu i wyłączenie maszyny.
• Zakres pomiarowy 200–240 V AC: dedykowany do monitorowania napięcia w typowych sieciach 3-fazowych, zapewniając wykrywanie zwarć międzyfazowych, zaniku faz i asymetrii.
• Funkcja pamięci: po wystąpieniu błędu przekaźnik zapamiętuje stan awaryjny, co ułatwia diagnozę i skraca czas przestoju.
• Wbudowana dioda LED statusu i przezroczysta osłona: szybka wizualna informacja o stanie pracy oraz ochrona przed przypadkową zmianą ustawień.

Zgodność z Normami

Przekaźnik RM22TR31 jest zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardem DIN, posiada certyfikację CE. Jego konstrukcja spełnia wymagania dla aparatury modułowej stosowanej w rozdzielnicach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik kontrolny 3-fazowy RM22TR31 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ciągłe monitorowanie napięcia w sieci trójfazowej i szybka reakcja na nieprawidłowości. Idealnie sprawdza się w:

• Systemach automatyki przemysłowej – ochrona maszyn przed uszkodzeniami spowodowanymi zanikiem fazy lub asymetrią napięcia.
• Panelach sterowniczych maszyn (podnoszenie, pakowanie, przemysł tekstylny, gospodarka wodna) – zapewnia ciągłość procesów produkcyjnych.
• Modernizacjach starszych instalacji – zastępuje dedykowane sterowniki PLC w prostych aplikacjach monitorowania napięcia.
• Rozdzielnicach budynkowych – sygnalizacja awarii sieci zasilającej oraz automatyczne odłączanie odbiorników.

Wskazówki Montażowe

Montaż przekaźnika RM22TR31 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia styków (wartość prądu należy sprawdzić w dokumentacji technicznej producenta). Moment dokręcania zacisków zgodny z zaleceniami producenta. Nieużywane zaciski należy zabezpieczyć zgodnie z instrukcją.

FAQ

• Czy przekaźnik RM22TR31 ma podświetlenie? Tak, wyposażony jest w diodę LED sygnalizującą stan pracy (np. obecność napięcia, zadziałanie).
• Jaki jest stopień ochrony obudowy? Przekaźnik przeznaczony jest do montażu w rozdzielnicy, więc standardowo IP20 (ochrona przed dostępem do części niebezpiecznych). W danych producenta nie podano wyższego stopnia, dlatego nie należy stosować go w wilgotnych lub pyłowych warunkach bez dodatkowej obudowy.
• W jakim trybie pracy działa styk? Styki przełączające (DPDT) mogą pracować zarówno w trybie normalnie otwartym (NO), jak i normalnie zamkniętym (NC), w zależności od konfiguracji podłączenia. Przekaźnik przełącza je po wykryciu nieprawidłowości napięcia.
