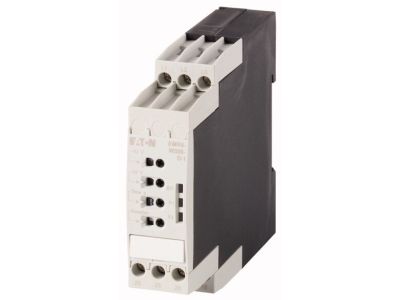

Przekaźnik kontroli zasilania faz 0,1-30sek 300-500VAC, EMR6-W500-D-1 EMR6 | 184779 Eaton

Alternatywny kod produktu: EMR6-W500-D-1

Opis i Kluczowe Cechy

Przekaźnik kontroli zasilania faz EMR6-W500-D-1 (numer katalogowy 184779) z serii EMR to zaawansowane urządzenie monitorujące sieci trójfazowe. Umożliwia kontrolę kolejności faz, zaniku, przepięcia i podnapięcia w zakresie 300–500 V AC. Dzięki regulowanemu opóźnieniu załączania/wyłączania od 0,1 do 30 s oraz regulacji progu asymetrii od 2 do 25% średniej napięć fazowych zapewnia precyzyjną ochronę odbiorników. Urządzenie ma szerokość 22,5 mm i montowane jest na szynę TH35 (IEC/EN 60715).

• Zakres napięcia monitorowania: 300–500 V AC (50/60 Hz) – umożliwia pracę w typowych sieciach trójfazowych bez dodatkowego zasilania, pobór z obwodu pomiarowego.
• Regulowane opóźnienie: 0,1–30 s (lub brak opóźnienia = 0) – pozwala na filtrowanie krótkotrwałych zakłóceń i dostosowanie czasów załączania/wyłączania do wymagań aplikacji.
• Regulowany próg asymetrii: 2–25% wartości średniej napięć fazowych – chroni przed niekorzystnymi skutkami asymetrii, np. przegrzewaniem silników.
• Monitorowanie kolejności faz: możliwość dezaktywacji – zapewnia elastyczność w konfiguracji, gdy kolejność nie jest krytyczna.
• Szerokość 22,5 mm: oszczędza miejsce w rozdzielnicy, idealne do zwartej zabudowy modułowej.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC, UL, CSA, CCC oraz GL (Germanischer Lloyd). Posiada certyfikację CE, potwierdzającą zgodność z dyrektywami europejskimi. Montaż na szynie zgodnej z IEC/EN 60715.

Zastosowanie

Przekaźnik EMR6-W500-D-1 znajduje zastosowanie w zabezpieczaniu i monitorowaniu sieci trójfazowych w instalacjach przemysłowych i budynkowych. Idealnie sprawdza się w układach z silnikami, pompami, wentylatorami oraz innymi odbiornikami wrażliwymi na jakość napięcia.

• Zabezpieczenie silników elektrycznych przed skutkami zaniku, asymetrii lub niewłaściwej kolejności faz.
• Sterowanie załączaniem i wyłączaniem odbiorników z regulowanym opóźnieniem w zależności od stanu sieci.
• Monitorowanie napięcia w szafach sterowniczych i rozdzielnicach głównych.
• Integracja z systemami automatyki budynkowej i przemysłowej (PLC, BMS) jako element kontroli jakości zasilania.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Przekaźnik mocuje się zatrzaskowo na szynie TH35 (IEC/EN 60715) bez użycia narzędzi. Pozycja montażu dowolna. Należy dobrać odpowiedni przekrój przewodów do obciążenia i postępować zgodnie z dokumentacją techniczną producenta. Dokręć połączenia z zalecanym momentem (szczegóły w karcie katalogowej).

FAQ

• Czy przekaźnik wymaga dodatkowego zasilania? Nie, zasilany jest bezpośrednio z obwodu pomiarowego napięcia 300–500 V AC, co upraszcza instalację.
• Jaki jest stopień ochrony (IP) urządzenia? Dane katalogowe nie podają konkretnego stopnia IP; typowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 w obudowie – podczas montażu należy zapewnić odpowiednią ochronę przed dostępem do części czynnych.
• Czy można wyłączyć kontrolę kolejności faz? Tak, funkcja monitorowania kolejności faz jest możliwa do dezaktywacji – pozwala to na zastosowanie w instalacjach, gdzie kolejność przewodów nie jest stała.
