Termistorowy przekaźnik ochronny silnika, standard, przyłącze śrubowe 2 zestyki przełączne AC/DC 24V | 3RN2010-1BA30 Siemens

Alternatywny kod produktu: 3RN20101BA30

Opis i Kluczowe Cechy

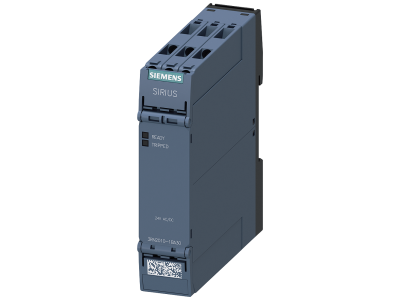

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2010-1BA30 (Siemens) to standardowe urządzenie zabezpieczające silniki przed przegrzaniem poprzez bezpośredni pomiar temperatury uzwojeń. Wyposażony w dwa zestyki przełączne, przystosowany do napięcia sterującego AC/DC 24 V. Szerokość modułu wynosi 22,5 mm, co umożliwia kompaktowy montaż w szafie sterowniczej. Dzięki zastosowaniu czujników PTC lub bimetalowych wyłączników nie wymaga parametryzacji.

• Bezpośredni pomiar temperatury uzwojeń (czujniki PTC/bimetal): Chroni silnik przed przegrzaniem nawet w trudnych warunkach – ciężki rozruch, hamowanie, częste przełączanie, niewystarczające chłodzenie.
• 2 zestyki przełączne (AC/DC 24 V): Umożliwiają podłączenie sygnalizacji i sterowania w obwodach niskonapięciowych, bez ryzyka uszkodzenia styków.
• Diody LED do szybkiej diagnostyki błędów: Skraca czas identyfikacji usterki, ułatwia konserwację i rozruch.
• Brak konieczności parametryzacji: Oszczędza czas instalatora, upraszcza uruchomienie – wystarczy podłączyć czujnik i zasilanie.
• Szeroki zakres napięć i odporność klimatyczna: Gwarantuje niezawodną pracę w różnych warunkach otoczenia i na całym świecie dzięki międzynarodowym aprobatom.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich oraz posiada certyfikat CE. Produkt dopuszczony do użytku w instalacjach przemysłowych i komercyjnych zgodnie z obowiązującymi przepisami.

Zastosowanie

Termistorowy przekaźnik ochronny silnika 3RN2010-1BA30 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przegrzaniem. Doskonale sprawdza się w systemach automatyki budynkowej oraz maszynach przemysłowych.

• Ochrona silników w pompach, wentylatorach i sprężarkach przed przeciążeniem termicznym.
• Sterowanie sygnalizacją alarmową (przekaźnik przełączny) w przypadku przekroczenia temperatury granicznej.
• Monitorowanie temperatury uzwojeń w trudnych warunkach rozruchu (np. dźwigi, przenośniki).
• Zastosowanie w szafach sterowniczych jako element zabezpieczenia przed zwarciem termicznym.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przekaźnik wymaga zewnętrznego zasilania czujnika? Nie – urządzenie współpracuje bezpośrednio z czujnikami PTC lub bimetalowymi wyłącznikami, nie wymaga dodatkowego źródła napięcia dla obwodu czujnika.
• Jaki stopień ochrony ma to urządzenie? W danych producenta nie podano stopnia IP – standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się ochronę IP20 przed dotykiem.
• Jaką funkcję pełnią diody LED? Dwie diody LED umożliwiają szybką diagnostykę – sygnalizują stan pracy (np. normalny, alarm, usterka czujnika), co ułatwia lokalizację problemu bez użycia miernika.
