Przekaźnik kontroli prądu RM35-J zakres 0,15-1,5A | RM35JA32MW Schneider Electric

Opis i Kluczowe Cechy

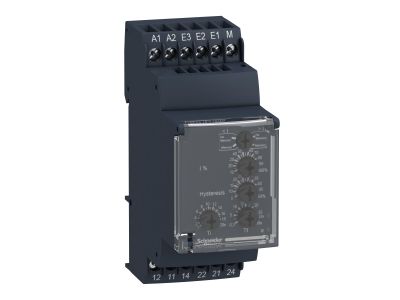

Przekaźnik kontroli prądu Schneider Electric RM35-JA32MW z serii Zelio Control to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnego monitorowania parametrów elektrycznych w sieciach jednofazowych. Urządzenie oferuje zakres pomiarowy od 0,15 A do 1,5 A, co pozwala na skuteczną detekcję stanów nadprądowych oraz podprądowych. Wyposażenie w dwa zestyki przełączne typu DPDT (Double Pole Double Throw) o obciążalności prądowej wynoszącej 5 amperów przy napięciu od 24 V do 240 V AC/DC, zapewnia wysoką elastyczność w sterowaniu obwodami wykonawczymi.

• Kompaktowa obudowa: Szerokość modułu wynosi zaledwie 35 mm, co odpowiada standardowemu wyłącznikowi 3-biegunowemu, znacząco ułatwiając optymalizację miejsca w szafie sterowniczej.
• Funkcja pamięci: Umożliwia zatrzaśnięcie stanu błędu, co jest kluczowe przy diagnostyce awarii występujących okresowo.
• Interfejs użytkownika: Zintegrowane diody LED informują o statusie zasilania oraz stanie wyjść przekaźnikowych, a przezroczysta, zamykana pokrywa chroni nastawy przed nieautoryzowaną ingerencją osób trzecich.
• Precyzyjna konfiguracja: Intuicyjne potencjometry pozwalają na dokładne ustawienie progów zadziałania oraz zwłoki czasowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury sterowniczej i rozdzielczej. Schneider Electric gwarantuje wysoką odporność na zakłócenia elektromagnetyczne oraz bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Urządzenie posiada certyfikację pozwalającą na jego stosowanie w instalacjach budowlanych i przemysłowych na całym świecie, zapewniając pełną kompatybilność z systemami automatyki bez konieczności stosowania dodatkowych sterowników PLC w prostszych aplikacjach.

Zastosowanie

Przekaźnik RM35-JA32MW znajduje szerokie zastosowanie wszędzie tam, gdzie kluczowa jest ochrona odbiorników przed skutkami przeciążeń lub niedociążeń. Jest idealnym rozwiązaniem dla:

• Systemów transportu bliskiego: Monitorowanie silników w urządzeniach podnoszących i dźwignicach.
• Przemysłu opakowaniowego i tekstylnego: Kontrola obciążenia napędów taśmociągów i maszyn szwalniczych.
• Gospodarki wodno-ściekowej: Zabezpieczenie pomp przed suchobiegiem lub zablokowaniem wirnika.
• Modernizacji (Retrofit): Doskonały do odświeżania starszych instalacji sterowniczych, gdzie wymagana jest niezawodna kontrola prądu bez rozbudowy systemu o sterowniki programowalne.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm, co pozwala na szybką instalację w dowolnej rozdzielnicy. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych. Dzięki uniwersalnemu napięciu zasilania (24-240V AC/DC), urządzenie można łatwo zintegrować z istniejącymi obwodami sterowania bez potrzeby stosowania dodatkowych transformatorów.

FAQ

• Czy przekaźnik wymaga zewnętrznego zasilania? Tak, urządzenie wymaga zasilania pomocniczego w zakresie 24-240 V AC/DC do poprawnej pracy układów pomiarowych i wykonawczych.
• Czy mogę zablokować dostęp do ustawień? Tak, przekaźnik posiada przezroczystą, plombowaną osłonę, która uniemożliwia zmianę nastaw przez osoby niepowołane.
• Czy urządzenie wykrywa zanik fazy? Model RM35-JA skupia się na kontroli natężenia prądu (nadprądowej i podprądowej) w sieciach jednofazowych. Do pełnej kontroli parametrów sieci trójfazowych zalecane są dedykowane przekaźniki kontroli faz z serii Zelio.
