Przekaźnik kontroli prądu przetężeniowy, 2-20mA, 24-240V AC/ DC, 2C/O 5A Zelio Control | RM35JA31MW Schneider Electric

Opis i Kluczowe Cechy

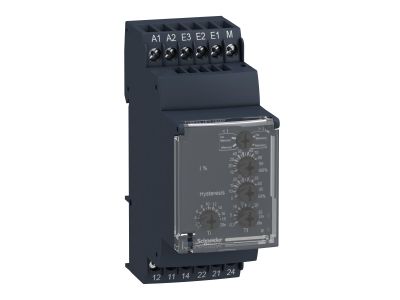

Przekaźnik kontroli prądu Schneider Electric Zelio Control RM35JA31MW to wielofunkcyjne urządzenie przeznaczone do monitorowania prądu w sieciach jednofazowych w zakresie 2–20 mA. Dzięki detekcji nadprądowej lub podprądowej umożliwia wykrywanie nieprawidłowych wartości elektrycznych i ochronę maszyn przed uszkodzeniem. Wyposażony w dwa styki przełączne (DPDT) o obciążalności 5 A i szerokie zasilanie 24–240 V AC/DC, pozwala na elastyczne zastosowanie w systemach automatyki. Kompaktowa szerokość 35 mm (taka sama jak 3-biegunowy wyłącznik) ułatwia projektowanie rozdzielnic.

• Zakres prądowy 2–20 mA: precyzyjne monitorowanie małych prądów w obwodach sterowania i sygnalizacji, co zabezpiecza procesy produkcyjne przed kosztownymi przestojami.
• 2 styki przełączne (C/O) DPDT o prądzie 5 A: umożliwiają niezależne sterowanie dwoma obwodami sygnalizacji lub wyłączania, zwiększając funkcjonalność instalacji.
• Zasilanie uniwersalne 24–240 V AC/DC: działa stabilnie nawet podczas chwilowych wahań napięcia, co zapewnia ciągłość monitorowania w trudnych warunkach sieciowych.
• Wbudowana funkcja pamięci i dioda LED statusu: zapamiętuje stan zadziałania po zaniku napięcia oraz wizualnie informuje o błędzie, co przyspiesza diagnostykę i skraca czas reakcji serwisu.
• Przezroczysta, zamykana osłona oraz szerokość 35 mm: chroni przed przypadkową ingerencją w ustawienia, a kompaktowy rozmiar upraszcza montaż na szynie DIN obok standardowej aparatury modułowej.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami dyrektyw europejskich i posiada oznaczenie CE. Jako część serii Zelio Control firmy Schneider Electric spełnia standardy branżowe dla przemysłowych układów automatyki i sterowania. Przekaźnik jest przeznaczony do montażu w rozdzielnicach budynkowych i przemysłowych zgodnie z dobrą praktyką inżynierską.

Zastosowanie

Przekaźnik RM35JA31MW sprawdza się wszędzie tam, gdzie konieczna jest niezawodna kontrola wartości prądu i szybkie reagowanie na przekroczenie progów. Dzięki uniwersalnemu zasilaniu i kompaktowym wymiarom znajduje zastosowanie zarówno w nowych instalacjach, jak i przy modernizacji starszych układów bez konieczności wymiany sterownika PLC.

• Monitorowanie pracy silników, pomp i wentylatorów – ochrona przed przeciążeniem lub zanikiem prądu.
• Automatyka budynkowa – nadzór nad oświetleniem, systemami HVAC i bramami.
• Sterowanie impulsowe do styczników, przekaźników pomocniczych i wejść PLC w liniach produkcyjnych.
• Diagnostyka i sygnalizacja usterek w maszynach pakujących, dźwigowych oraz w przemyśle tekstylnym i wodnym.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (TS35) w rozdzielnicy. Moment dokręcania zacisków oraz dobór przekroju przewodów należy przeprowadzić zgodnie z dokumentacją techniczną producenta, uwzględniając obciążalność prądową styków (5 A). Po zamontowaniu zaleca się sprawdzenie działania funkcji pamięci i ustawionych progów.

FAQ

• Czy przekaźnik posiada podświetlenie/wskaźnik LED? Tak, wyposażony jest w zintegrowaną diodę LED informującą o stanie zasilania i sygnalizującą przekroczenie progu (nadprąd/podprąd).
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej w rozdzielnicy domyślnie przyjmuje się IP20. W przypadku pracy w trudnych warunkach należy stosować dodatkową puszkę ochronną – dane producenta nie podają wyższego stopnia IP.
• Jaki tryb pracy styków oferuje ten przekaźnik? Styki są przełączne (C/O), co oznacza, że dostępne są zarówno styki normalnie otwarte (NO), jak i normalnie zamknięte (NC) w jednym module (DPDT). Tryb detekcji (nadprąd lub podprąd) ustawia się za pomocą pokrętła na obudowie.
