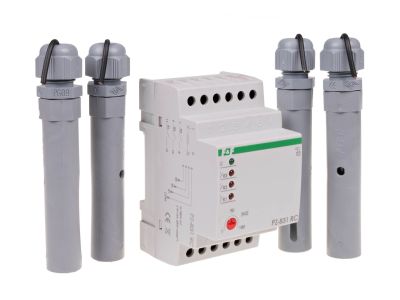

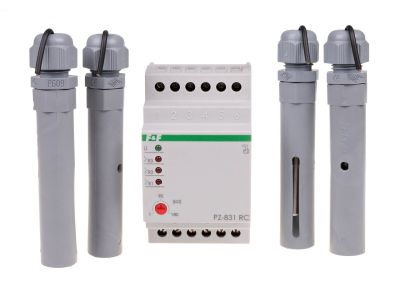

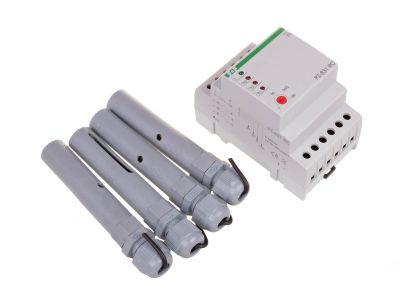

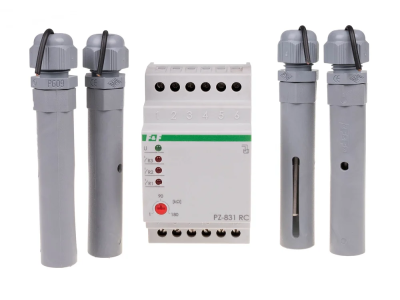

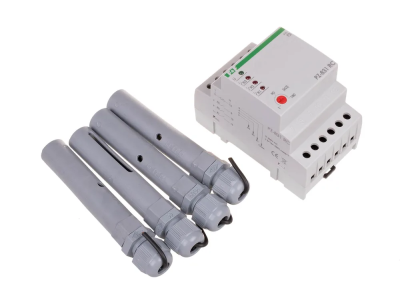

Przekaźnik kontroli poziomu cieczy PZ-831RC montaż na szynie DIN styk 3x1NO 230V | PZ-831RC F&F

Opis i Kluczowe Cechy

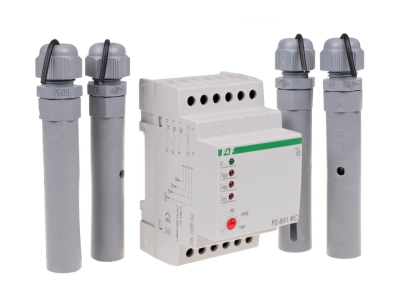

Przekaźnik kontroli poziomu cieczy PZ-831RC marki F&F to zaawansowane urządzenie automatyki przemysłowej, zaprojektowane do precyzyjnego monitorowania obecności cieczy przewodzących prąd elektryczny. Urządzenie charakteryzuje się trójstanową logiką działania, co pozwala na kompleksowe zarządzanie poziomami minimum i maksimum w zbiornikach. Wyposażone w trzy niezależne przekaźniki o maksymalnym prądzie obciążenia wynoszącym 3 × 8 A, umożliwia bezpośrednie sterowanie elementami wykonawczymi, takimi jak pompy czy elektrozawory.

• Regulowana czułość: Szeroki zakres nastawy od 1 do 180 kΩ pozwala na dostosowanie urządzenia do różnych rodzajów cieczy o zmiennej przewodności.
• Bezpieczeństwo galwaniczne: Zaciski sond pomiarowych są odseparowane od sieci zasilającej za pomocą transformatora, co gwarantuje bezpieczeństwo użytkowania i ochronę przed porażeniem.
• Niskie napięcie pomiarowe: Wyjścia pomiarowe pracują pod bezpiecznym napięciem 6 V, co minimalizuje zjawisko elektrolizy na sondach.
• Wydajność energetyczna: Pobór mocy na poziomie zaledwie 1,1 W sprawia, że urządzenie jest ekonomiczne w ciągłej eksploatacji.
• Sygnalizacja i zwłoka: Opóźnienie przełączenia styków do 2 sekund zapobiega niepożądanym załączeniom przy falowaniu lustra cieczy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Separacja galwaniczna między obwodem zasilania a obwodem pomiarowym spełnia wysokie standardy izolacji, co jest kluczowe w instalacjach mających kontakt z wodą i innymi mediami przewodzącymi. Stopień ochrony IP20 definiuje przeznaczenie urządzenia do montażu w obudowach rozdzielczych chroniących przed dotykiem bezpośrednim.

Zastosowanie

Przekaźnik PZ-831RC znajduje szerokie zastosowanie w profesjonalnych instalacjach wodno-kanalizacyjnych oraz przemysłowych. Jest idealnym rozwiązaniem do:

• Automatycznego napełniania i opróżniania zbiorników retencyjnych.
• Zabezpieczania pomp przed suchobiegiem poprzez monitorowanie poziomu minimalnego.
• Utrzymywania stałego poziomu cieczy w procesach technologicznych.
• Systemów alarmowych wykrywających zalanie pomieszczeń technicznych.
• Współpracy z czterema sondami typu PZ2, co pozwala na precyzyjne wyznaczenie punktów przełączania.

Wskazówki Montażowe

Urządzenie przeznaczone jest do montażu na standardowej szynie DIN 35 mm (zajmuje szerokość 3 modułów, tj. 52,5 mm). Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Przyłącze elektryczne: Należy stosować przewody o przekroju do 4,0 mm², co zapewnia trwałe i pewne połączenie elektryczne.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z momentem 0,5 Nm, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu optymalnego styku.
• Warunki pracy: Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C, co pozwala na montaż w nieogrzewanych rozdzielnicach zewnętrznych.
• Podłączenie sond: Sondy PZ2 należy rozmieścić w zbiorniku na wysokościach odpowiadających pożądanym stanom alarmowym i roboczym.

FAQ

1. Czy przekaźnik PZ-831RC może współpracować z wodą destylowaną?
Woda destylowana ma bardzo niską przewodność. Dzięki regulacji czułości do 180 kΩ przekaźnik radzi sobie z większością cieczy, jednak w przypadku czystych kondensatów zaleca się sprawdzenie ich rezystywności przed montażem.

2. Jakie jest przeznaczenie trzech styków NO?
Są to styki zwierne, które zamykają obwód w momencie wykrycia cieczy przez odpowiednią sondę. Pozwalają one na niezależne sterowanie sygnalizacją, pompą oraz zaworem odcinającym.

3. Czy urządzenie wymaga dodatkowego zasilacza dla sond?
Nie, przekaźnik posiada wbudowany transformator separujący, który generuje bezpieczne napięcie pomiarowe 6 V bezpośrednio z napięcia zasilania 230 V AC.
