Przekaźnik kontroli poziomu cieczy PZ-831 RC B, montaz na szynie DIN,styk: 3x1NO 230V | PZ-831RC-B F&F

Alternatywny kod produktu: PZ-831 RC B

Opis i Kluczowe Cechy

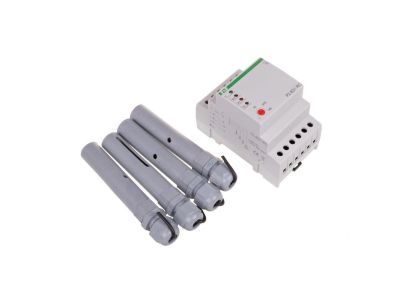

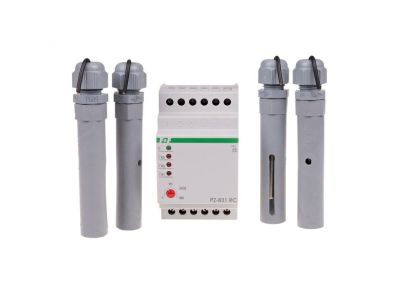

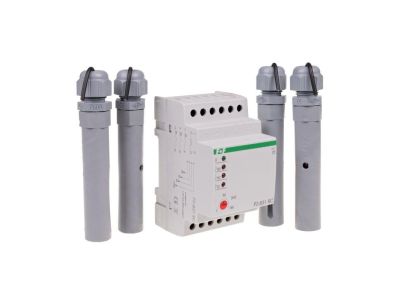

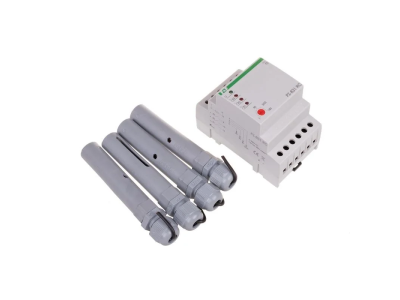

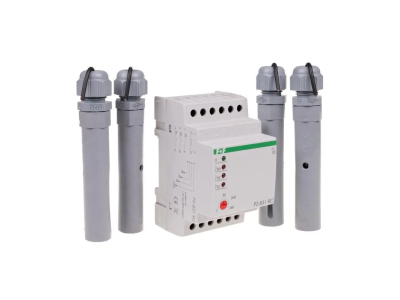

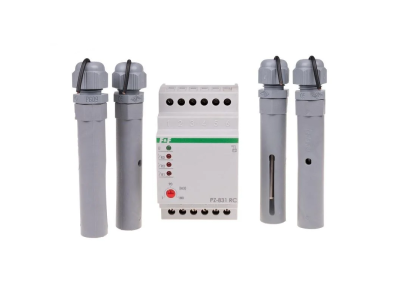

Przekaźnik kontroli poziomu cieczy PZ-831RC-B to urządzenie przeznaczone do monitorowania obecności płynów przewodzących prąd elektryczny. Posiada trzy niezależne styki normalnie otwarte (3x1NO) o prądzie znamionowym 16 A, co umożliwia jednoczesną sygnalizację i sterowanie kilkoma obwodami. Zasilany napięciem 230 V AC, montowany na szynie DIN (TH-35).

• Trzy styki 1NO o prądzie 16 A: umożliwiają podłączenie kilku odbiorników (np. sygnalizatorów, pomp, przekaźników) bez konieczności stosowania dodatkowych styczników pośredniczących.
• Napięcie zasilania 230 V AC: bezpośrednie wpięcie w standardową instalację jednofazową – brak potrzeby stosowania zasilaczy pomocniczych.
• Montaż na szynie DIN (TH-35): szybka i pewna instalacja w rozdzielnicach modułowych, zgodna z typowymi szynami stosowanymi w elektroinstalacjach.
• Wykrywanie płynów przewodzących: reaguje na obecność cieczy o przewodności elektrycznej (np. woda, ścieki, niektóre chemikalia) – idealne rozwiązanie do systemów alarmu zalania.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i normami DIN, posiada deklarację zgodności CE. Przeznaczony do pracy w suchych pomieszczeniach w obrębie rozdzielnic o stopniu ochrony IP20 (typowy dla aparatury modułowej).

Zastosowanie

Przekaźnik PZ-831RC-B sprawdza się wszędzie tam, gdzie konieczne jest wykrycie obecności przewodzącej cieczy i podjęcie działań zabezpieczających lub sygnalizacyjnych.

• Monitoring poziomu wody w piwnicach, garażach podziemnych, studzienkach odwadniających – wczesne ostrzeganie przed zalaniem.
• Sterowanie pompą odwadniającą – automatyczne włączanie pompy po przekroczeniu poziomu cieczy.
• Sygnalizacja przekroczenia dopuszczalnego poziomu w zbiornikach retencyjnych, osadnikach, systemach kanalizacyjnych.
• Współpraca z systemami automatyki budynkowej i PLC – trzy styki NO umożliwiają podanie sygnałów do kilku wejść sterownika.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinien wykonywać wyłącznie personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH-35 (DIN) w rozdzielnicy. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia (max 16 A). Podczas użytkowania zadbaj o to, aby czujniki były zanurzone w monitorowanej cieczy zgodnie z ich instrukcją.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Przekaźnik PZ-831RC-B nie posiada diody sygnalizacyjnej – stan pracy można określić poprzez podłączenie zewnętrznej sygnalizacji do jednego z wolnych styków.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego IP – w typowej rozdzielnicy modułowej aparatura pracuje w warstwie IP20, co chroni przed przypadkowym dotknięciem części pod napięciem.
• Jaki tryb pracy mają styki? Wszystkie trzy styki to normalnie otwarte (NO) – zwierają się po wykryciu cieczy przez czujnik. Brak styku NC oznacza, że przekaźnik nie nadaje się do pracy w układzie fail-safe (brak sygnalizacji awarii czujnika).
