Przekaźnik kontroli poziomu cieczy 24-240VAC/DC | RM35LM33MW Schneider Electric

Opis i Kluczowe Cechy

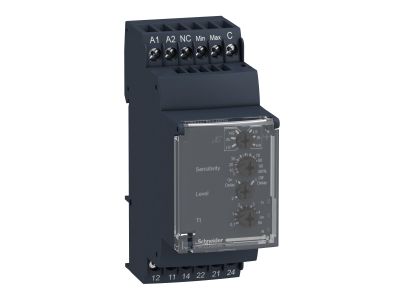

Przekaźnik kontroli poziomu cieczy Schneider Electric RM35LM33MW z serii Zelio to modułowe urządzenie przeznaczone do detekcji poziomu cieczy w sieciach 1-fazowych i 3-fazowych. Dzięki uniwersalnemu napięciu zasilania 24–240 V AC/DC oraz dwóm stykom przełącznym DPDT o obciążalności prądowej 5 A zapewnia elastyczne i bezpieczne sterowanie. Szerokość 35 mm ułatwia kompaktowy montaż na szynie DIN, a zintegrowana funkcja pamięci oraz dioda LED statusu znacząco upraszczają diagnostykę i identyfikację błędów.

• Napięcie zasilania 24–240 V AC/DC: uniwersalny zakres napięć umożliwia pracę w różnorodnych instalacjach zasilających bez konieczności stosowania dodatkowych zasilaczy.
• 2 styki przełączne DPDT o obciążalności 5 A: możliwość sterowania dwoma niezależnymi obwodami (np. pompą i sygnalizacją) przy bezpiecznym prądzie 5 A – idealne do bezpośredniego załączania małych odbiorników.
• Detekcja poziomu cieczy za pomocą sond rezystancyjnych: precyzyjny pomiar bez elementów ruchomych, odporny na zabrudzenia i korozję, zapewniający niezawodne działanie w trudnych warunkach.
• Funkcja pamięci i dioda LED statusu: łatwa identyfikacja stanu pracy (np. załączenie, alarm, błąd) oraz automatyczne zapamiętanie ostatniego stanu po zaniku napięcia – oszczędność czasu przy uruchamianiu.
• Przezroczysta zamykana osłona: ochrona ustawień przed przypadkową ingerencją personelu, zwiększa bezpieczeństwo eksploatacji i pewność pracy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi dyrektywami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane aparaturze modułowej stosowanej w rozdzielnicach i szafach sterowniczych. Szczegółowe dane normatywne znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik RM35LM33MW sprawdza się w szerokim spektrum aplikacji automatyki przemysłowej, budynkowej oraz systemów gospodarki wodnej. Umożliwia automatyczne zarządzanie pracą pomp, sygnalizację poziomów granicznych i ochronę przed suchobiegiem.

• Sterowanie pompami w zbiornikach wodnych, studniach głębinowych i instalacjach kanalizacyjnych.
• Monitorowanie poziomu cieczy w układach chłodzenia, uzdatniania wody oraz procesach produkcyjnych.
• Sygnalizacja alarmowa przy przekroczeniu minimalnego lub maksymalnego poziomu cieczy – wizualna i elektryczna.
• Współpraca z systemami automatyki budynkowej (BMS) oraz sterownikami PLC jako wejście/wyjście dyskretne.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekaźnik przeznaczony jest do mocowania na szynie DIN TH35 (35 mm). Przekrój przewodów dobierz zgodnie z obciążalnością prądową 5 A oraz wymaganiami instalacji. Momenty dokręcania śrub zacisków oraz parametry przewodów podane są w dokumentacji producenta – przestrzeganie ich gwarantuje trwałość i bezpieczeństwo połączeń.

FAQ

• Czy przekaźnik posiada podświetlenie? Tak, zintegrowana dioda LED statusu wskazuje stan zasilania i pracy urządzenia – ułatwia szybką kontrolę wizualną bez użycia mierników.
• Jakie jest napięcie zasilania przekaźnika? Urządzenie pracuje w szerokim zakresie 24–240 V prądu przemiennego i stałego, co pozwala na zasilanie zarówno z typowych obwodów sterowniczych 24 V DC, jak i sieci 230 V AC.
• Czy można go stosować do ochrony pomp przed suchobiegiem? Tak, po odpowiednim skonfigurowaniu sond i nastawieniu progu zadziałania przekaźnik wykrywa brak cieczy i może odłączyć zasilanie pompy, zapobiegając jej uszkodzeniu.
