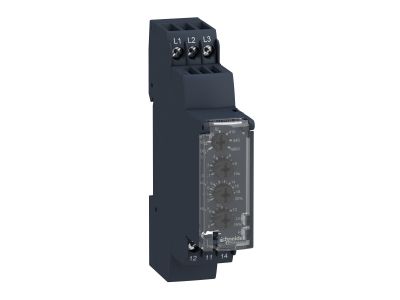

Przekaźnik kontroli napięcia miedzyfazowego | RM17UB310 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik kontroli napięcia międzyfazowego Schneider Electric Zelio RM17UB310 to zaawansowane urządzenie monitorujące sieci trójfazowe. Wyposażony w jeden zestyk przełączny SPDT o prądzie znamionowym 5 A przy napięciu 208-480 V, zapewnia niezawodną detekcję zaniku fazy, przepięcia i podnapięcia. Szerokość 22,5 mm (2 moduły) ułatwia zabudowę w rozdzielnicy, oszczędzając miejsce na szynie DIN.

• 1 zestyk przełączny SPDT 5 A / 208-480 V: Gwarantuje bezpieczne łączenie obwodów sterowniczych w typowych aplikacjach przemysłowych, bez ryzyka przeciążenia styków.
• Detekcja zaniku fazy, przepięcia i podnapięcia: Chroni maszyny i instalacje przed uszkodzeniami spowodowanymi nieprawidłowymi parametrami sieci, redukując koszty przestojów i napraw.
• Szerokość 22,5 mm (2 moduły): Zajmuje minimalną ilość miejsca na szynie DIN, upraszczając projektowanie paneli sterowniczych i umożliwiając łatwe rozszerzanie układu.
• Zintegrowana dioda LED statusu: Umożliwia szybką wizualną kontrolę stanu pracy i identyfikację błędów bez konieczności podłączania dodatkowych mierników.
• Funkcja pamięci i przezroczysta, zamykana pokrywa: Pamięć przechowuje ostatni stan po zaniku napięcia, a osłona zabezpiecza elementy nastawcze przed przypadkową zmianą – zwiększa bezpieczeństwo eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej. Zaprojektowany zgodnie z duchem norm DIN, zapewnia niezawodność w warunkach przemysłowych.

Zastosowanie

Przekaźnik RM17UB310 znajduje wszechstronne zastosowanie w automatyce przemysłowej i instalacjach budynkowych, gdzie wymagana jest niezawodna kontrola parametrów sieci trójfazowej. Sprawdza się w systemach ochrony maszyn oraz zdalnym monitoringu.

• Ochrona silników, napędów i innych odbiorników wrażliwych na asymetrię faz i wahania napięcia.
• Sterowanie stycznikami, przekaźnikami pośredniczącymi lub wejściami PLC w przypadku wykrycia nieprawidłowego stanu sieci.
• Sygnalizacja usterek w systemach automatyki budynkowej – szybkie powiadamianie personelu technicznego.
• Modernizacja starszych instalacji, gdzie dotychczas brakowało dedykowanego monitorowania parametrów sieci (bez konieczności stosowania sterownika PLC).

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój podłączanych przewodów należy dobrać do prądu znamionowego (5 A) zgodnie z obowiązującymi przepisami. Moment dokręcania zacisków oraz inne szczegóły mechaniczne należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Jaką funkcję pełni zintegrowana dioda LED statusu? Dioda sygnalizuje bieżący stan przekaźnika – świecenie stałe oznacza normalną pracę, miganie może wskazywać nausterkę (np. zanik fazy). Umożliwia szybką diagnozę bez otwierania rozdzielnicy.
• Jaki jest tryb pracy zestyków? Przekaźnik wyposażony jest w jeden zestyk przełączny (SPDT – Single Pole Double Throw). Oznacza to, że dysponuje trzema zaciskami: wspólnym (C), normalnie otwartym (NO) i normalnie zamkniętym (NC) – zmienia stan w zależności od wykrytych parametrów sieci.
• Czy przekaźnik zapamiętuje ostatni stan po zaniku napięcia? Tak, model RM17UB310 posiada funkcję pamięci. W przypadku zaniku napięcia zasilającego przekaźnik zachowuje informację o ostatnim stanie (np. czy wystąpiła usterka) i po przywróceniu napięcia nie resetuje jej samoczynnie – wymaga ręcznej reakwizycji.
