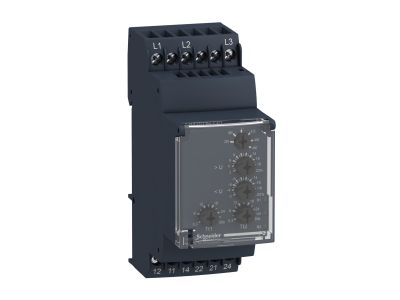

Przekaźnik kontroli napięcia 194-528V AC, 5A 1C/O + 1C/O Zelio Control | RM35UB330 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik kontroli napięcia RM35UB330 z serii Zelio Control firmy Schneider Electric przeznaczony jest do monitorowania parametrów sieci trójfazowej w zakresie 194-528 V AC. Wyposażony w dwa niezależne styki przełączne (1C/O + 1C/O) o obciążalności 5 A, pozwala na jednoczesną sygnalizację i sterowanie w przypadku wykrycia zaniku fazy, przepięcia lub zbyt niskiego napięcia międzyfazowego. Szerokość 35 mm (2 moduły) umożliwia oszczędność miejsca w rozdzielnicy i łatwy montaż na szynie DIN.

• Zakres napięcia kontrolowanego 194-528 V AC: zabezpiecza odbiorniki przed nieprawidłowymi stanami sieci – wykrywa zarówno przepięcia, jak i niedopuszczalne spadki napięcia w trzech fazach.
• Dwa niezależne styki przełączne (1C/O + 1C/O) 5 A / 220-480 V AC: umożliwiają jednoczesne sterowanie dwoma obwodami (np. sygnalizacja i wyłączenie) bez potrzeby stosowania dodatkowych przekaźników pośredniczących.
• Funkcja pamięci (zapamiętanie ostatniego stanu): po zaniku i powrocie napięcia przekaźnik powraca do stanu sprzed awarii – zwiększa bezpieczeństwo i automatyzację procesów.
• Zintegrowana dioda LED statusu: wizualna informacja o stanie przekaźnika i obecności napięcia – ułatwia diagnostykę bez otwierania obudowy.
• Zamykana przezroczysta pokrywa z precyzyjnymi nastawami: chroni ustawienia progów przed przypadkową zmianą i umożliwia szybką konfigurację na miejscu.

Zgodność z Normami

Urządzenie jest zgodne z europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada oznakowanie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Montaż i użytkowanie zgodnie z instrukcją producenta gwarantują niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik RM35UB330 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ciągłe nadzorowanie parametrów sieci trójfazowej i szybka reakcja na odchylenia. Dzięki dwóm niezależnym stykom idealnie nadaje się do realizacji zarówno sygnalizacji, jak i sterowania odłączaniem.

• Ochrona silników, pomp i wentylatorów przed pracą przy zbyt niskim lub zbyt wysokim napięciu międzyfazowym – zapobiega uszkodzeniom uzwojeń.
• Monitorowanie sieci zasilających w szafach sterowniczych maszyn przemysłowych (branża pakująca, tekstylna, wodociągowa) – natychmiastowe wyłączenie przy asymetrii faz.
• Automatyka budynkowa – kontrola zasilania w systemach HVAC, oświetlenia awaryjnego czy paneli rozdzielczych.
• Agregaty prądotwórcze i układy przełączania sieć-agregat – wykrywanie zaniku fazy przed przełączeniem źródła zasilania.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed podłączeniem przewodów należy sprawdzić, czy przekrój żył jest dobrany do prądu znamionowego 5 A oraz czy moment dokręcania zacisków jest zgodny z dokumentacją producenta. Po zakończeniu montażu zaleca się sprawdzenie działania progów napięciowych przy użyciu symulatora sieci.

FAQ

• Czy przekaźnik ma funkcję pamięci? Tak, urządzenie wyposażono w funkcję pamięci – po zaniku i powrocie napięcia przekaźnik wraca do stanu, w jakim znajdował się przed awarią. Zapobiega to niekontrolowanemu załączeniu odbiorników.
• Jaki jest zakres napięcia kontrolowanego? Przekaźnik monitoruje napięcie międzyfazowe w zakresie od 194 V do 528 V AC. Pozwala to na pracę w sieciach 3×230 V, 3×400 V oraz 3×480 V.
• Ile styków wyjściowych posiada przekaźnik? Urządzenie ma dwa niezależne styki przełączne (1C/O + 1C/O), każdy o obciążalności 5 A przy napięciu 220-480 V AC. Każdy styk może być użyty do sterowania innym obwodem.
