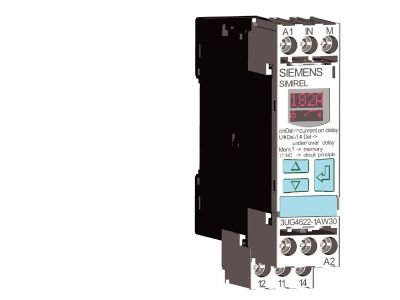

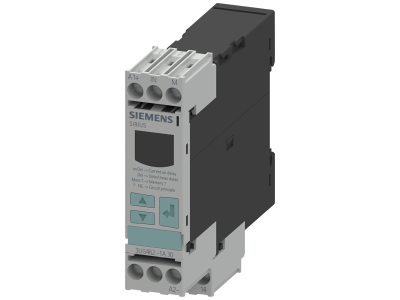

Cyfrowy przekaźnik nadzorczy do monitorowania prądu, 22,5 mm, 0,05-10 A, AC/DC | 3UG4622-1AA30 Siemens

Alternatywny kod produktu: 3UG46221AA30

Opis i Kluczowe Cechy

Cyfrowy przekaźnik nadzorczy 3UG4622-1AA30 przeznaczony jest do monitorowania prądu AC/DC w zakresie 0,05–10 A. Urządzenie pozwala na kontrolę zarówno przekroczenia górnej, jak i dolnej granicy prądu, co umożliwia szybką reakcję na nieprawidłowości w obwodzie. Szerokość modułu 22,5 mm ułatwia instalację w standardowych rozdzielnicach na szynie TH35. Dzięki regulowanym parametrom pracy przekaźnik sprawdza się w aplikacjach wymagających precyzyjnej ochrony silników, transformatorów i innych odbiorników.

• Zakres pomiarowy 0,05–10 A AC/DC: monitoruje prąd w szerokim zakresie, zarówno w obwodach prądu przemiennego, jak i stałego, co zwiększa uniwersalność zastosowania.
• Regulacja progów górnego i dolnego: umożliwia indywidualne dostosowanie wartości alarmowych do wymagań chronionego urządzenia – wykrywa przeciążenia oraz zanik prądu.
• Opóźnienie wyzwolenia 1–20 s: zapobiega fałszywym zadziałaniom przy krótkotrwałych zakłóceniach, jednocześnie zapewniając szybką reakcję w przypadku trwałego przekroczenia.
• Histereza regulowana 0,01–5 A: eliminuje niepożądane przełączanie w okolicy progu, stabilizując pracę układu.
• Zamiennik dla 3UG3522-1AC: kompatybilny z istniejącymi instalacjami, ułatwia modernizację bez zmiany okablowania.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE, potwierdzające spełnienie wymogów obowiązujących dyrektyw. Montaż i użytkowanie zgodne z dokumentacją producenta gwarantują niezawodność w warunkach przemysłowych.

Zastosowanie

Cyfrowy przekaźnik nadzorczy 3UG4622-1AA30 znajduje zastosowanie wszędzie tam, gdzie konieczne jest ciągłe monitorowanie prądu i sygnalizowanie przekroczenia ustalonych granic. Sprawdza się w układach automatyki i sterowania, szczególnie w ochronie silników elektrycznych.

• Ochrona silników przed przeciążeniem i zanikiem fazy – przekaźnik wykrywa wzrost prądu powyżej górnego progu oraz spadek poniżej dolnego progu.
• Monitorowanie obciążenia transformatorów i grzałek – kontrola prądu roboczego z możliwością sygnalizacji awarii.
• Sterowanie w automatyce budynkowej i przemysłowej – wysyłanie sygnałów do styczników, przekaźników lub sterowników PLC po przekroczeniu ustawionych wartości.
• Nadzór nad ciągłością obwodu prądowego – wykrywanie przerw w przewodzie lub spadku obciążenia w instalacjach krytycznych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony min. IP20. Przewody należy dobierać zgodnie z obowiązującymi normami oraz maksymalnym prądem obwodu. Momenty dokręcania zacisków oraz przekroje przewodów – zgodnie z dokumentacją techniczną producenta.

FAQ

• Jak ustawić opóźnienie wyzwolenia? Opóźnienie regulowane jest w zakresie 1–20 s za pomocą pokrętła lub przełącznika na obudowie. Dokładny sposób konfiguracji opisano w instrukcji dołączonej do urządzenia.
• Czy ten przekaźnik zastępuje model 3UG3522-1AC? Tak, według dostępnych informacji model 3UG4622-1AA30 jest zamiennikiem dla 3UG3522-1AC, zachowując tę samą funkcjonalność i sposób montażu.
• Jaka jest histereza i dlaczego jest ważna? Histereza regulowana jest w zakresie 0,01–5 A. Zapobiega oscylacjom wyjścia w okolicy progu, co stabilizuje pracę układu i redukuje zbędne przełączania.
