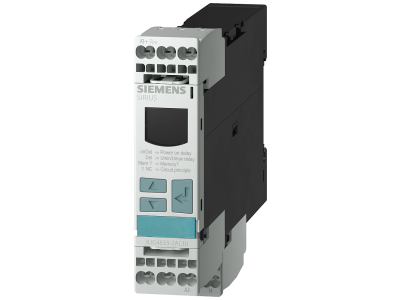

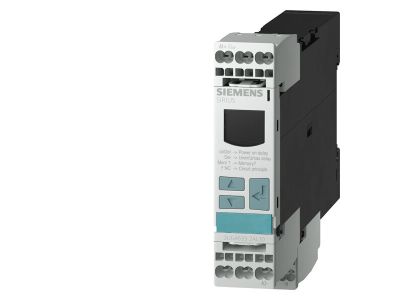

Cyfrowy przekaźnik nadzorczy do monitorowania napięcia, 22,5mm od 17 do 275V AC/DC | 3UG4633-1AL30 Siemens

Alternatywny kod produktu: 3UG46331AL30

Opis i Kluczowe Cechy

Cyfrowy przekaźnik nadzorczy do monitorowania napięcia, model 3UG4633-1AL30, pracuje w zakresie od 17 do 275 V AC/DC. Dzięki szerokości 22,5 mm pasuje do standardowych rozdzielnic modułowych. Urządzenie wyposażono w regulowane opóźnienie załączenia i wyzwolenia (0,1–20 s) oraz histerezę (0,1–150 V), co pozwala precyzyjnie dostosować reakcję do charakterystyki instalacji. Stanowi zamiennik dla starszych modeli 3UG3534 i 3UG3535.

• Zakres napięcia monitorowania 17–275 V AC/DC: umożliwia nadzór nad szerokim spektrum napięć – zarówno w obwodach prądu przemiennego, jak i stałego.
• Regulowane opóźnienie załączenia i wyzwolenia 0,1–20 s: eliminuje fałszywe alarmy przy krótkotrwałych wahaniach napięcia, zwiększając stabilność pracy systemu.
• Histereza regulowana w zakresie 0,1–150 V: zapobiega nadmiernemu przełączaniu wyjścia przy napięciu bliskim progowi, wydłużając żywotność styków.
• Monitorowanie górnej i dolnej granicy napięcia: sygnalizuje zarówno zbyt wysokie, jak i zbyt niskie napięcie, chroniąc odbiorniki przed uszkodzeniem.
• Szerokość 22,5 mm: oszczędza miejsce w rozdzielnicy modułowej, ułatwiając rozbudowę instalacji.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Montaż i eksploatacja zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Przekaźnik nadzorczy 3UG4633-1AL30 przeznaczony jest do ciągłego monitorowania napięcia w sieciach AC i DC. Sprawdza się wszędzie tam, gdzie konieczna jest ochrona odbiorników przed skutkami wykroczenia napięcia poza zadane granice.

• Monitorowanie napięcia w szafach sterowniczych i rozdzielnicach głównych.
• Zabezpieczenie odbiorników (silniki, zasilacze, sterowniki PLC) przed zbyt wysokim lub zbyt niskim napięciem.
• Sterowanie pracą styczników, przekaźników lub sygnalizacja awarii w systemach automatyki budynkowej.
• Nadzór nad zasilaniem w instalacjach przemysłowych – generowanie sygnału wyjściowego do układów alarmowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekaźnik mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Momenty dokręcania zacisków oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi normami. Nie przekraczać dopuszczalnego prądu i napięcia dla danego obwodu.

FAQ

• Czy przekaźnik wymaga zewnętrznego zasilania pomocniczego? Nie, urządzenie posiada zasilanie wewnętrzne – czerpie energię bezpośrednio z obwodu monitorowanego napięcia.
• Jaki jest stopień ochrony IP? W dostarczonych danych nie podano konkretnego stopnia ochrony. Typowo aparatura modułowa montowana wewnątrz rozdzielnicy charakteryzuje się stopniem ochrony IP20.
• Czy urządzenie jest zamiennikiem dla 3UG3534 / 3UG3535? Tak, model 3UG4633-1AL30 jest przeznaczony jako zamiennik dla starszych wersji 3UG3534 i 3UG3535.
