Przekaźnik kontroli cyfrowej 1-faz 24 -240VAC/DC styki 1CO przyłącze śrubowe | 3UG4621-1AW30 Siemens

Opis i Kluczowe Cechy

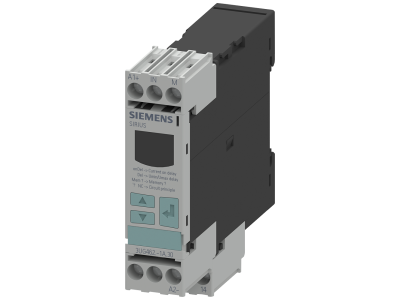

Przekaźnik kontroli cyfrowej Siemens 3UG4621-1AW30 to zaawansowane urządzenie pomiarowe zaprojektowane do precyzyjnego monitorowania natężenia prądu w układach jednofazowych. Urządzenie charakteryzuje się szerokim zakresem pomiarowym od 3 mA do 500 mA, co pozwala na detekcję nawet minimalnych odchyleń w obwodach sterowniczych i wykonawczych. Dzięki zastosowaniu cyfrowego wyświetlacza, parametryzacja urządzenia jest intuicyjna, a bieżący odczyt wartości prądu odbywa się w czasie rzeczywistym.

• Uniwersalne zasilanie: Szeroki zakres napięcia sterującego od 24 V do 240 V AC/DC eliminuje konieczność stosowania oddzielnych transformatorów i pozwala na pracę w różnorodnych standardach zasilania.
• Wszechstronność monitoringu: Urządzenie umożliwia kontrolę przekroczenia górnej (overcurrent) oraz dolnej (undercurrent) granicy prądu, co zapewnia kompleksową ochronę odbiorników.
• Precyzyjna regulacja: Możliwość ustawienia histerezy w zakresie od 0,1 mA do 250 mA pozwala na optymalne dostosowanie czułości przekaźnika do specyfiki obciążenia.
• Opóźnienie wyzwolenia: Regulowany czas zwłoki od 1 do 20 sekund skutecznie zapobiega niepożądanym zadziałaniom wywołanym przez przejściowe stany nieustalone lub prądy rozruchowe.
• Wyjście sygnałowe: Wyposażenie w jeden styk przełączny (1CO - Changeover) umożliwia łatwą integrację z systemami automatyki i sygnalizacji awarii.

Model ten stanowi nowoczesny zamiennik dla wycofanych jednostek z serii 3UG3521, w tym modeli: 3UG3521-1AL20, 3UG3521-1AG20 oraz 3UG3521-1AC48-0AA1, oferując wyższą precyzję i lepszą diagnostykę.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi firmy Siemens. Spełnia rygorystyczne normy bezpieczeństwa i kompatybilności elektromagnetycznej (EMC), co jest kluczowe w trudnych warunkach środowiskowych panujących w szafach sterowniczych. Urządzenie posiada certyfikację CE oraz jest zgodne z międzynarodowymi normami IEC/EN dotyczącymi aparatury łączeniowej i sterowniczej niskiego napięcia.

Zastosowanie

Przekaźnik 3UG4621-1AW30 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych, gdzie wymagana jest ciągła kontrola parametrów prądowych. Idealnie sprawdza się w:

• Monitorowaniu obciążeń silnikowych w celu wykrycia suchobiegu pomp lub zablokowania wirnika.
• Kontroli sprawności grzałek elektrycznych i systemów oświetleniowych.
• Zabezpieczaniu czułych układów elektronicznych przed przeciążeniem.
• Systemach automatyki budynkowej i przemysłowej do nadzoru pętli prądowych.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN 35 mm. Przyłącze śrubowe zapewnia trwałe i pewne połączenie przewodów, co jest kluczowe w aplikacjach narażonych na wibracje. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić optymalny styk elektryczny. Dzięki kompaktowej obudowie, przekaźnik zajmuje minimalną ilość miejsca w rozdzielnicy. Programowanie progów zadziałania oraz czasu opóźnienia odbywa się za pomocą przycisków na panelu przednim, a czytelny wyświetlacz LCD prowadzi instalatora przez proces konfiguracji.

FAQ

1. Czy przekaźnik może pracować zarówno z prądem AC, jak i DC?
Tak, urządzenie jest przystosowane do monitorowania prądu w obwodach prądu przemiennego (AC) oraz stałego (DC) w zakresie do 500 mA.

2. Jakie są korzyści z wymiany starego modelu 3UG3521 na 3UG4621-1AW30?
Nowy model oferuje cyfrową precyzję nastaw, wyświetlacz LCD ułatwiający diagnostykę oraz szerszy zakres napięcia zasilania, co czyni go bardziej uniwersalnym rozwiązaniem.

3. Czy można ustawić opóźnienie, aby uniknąć alarmów przy rozruchu urządzenia?
Tak, przekaźnik posiada regulowane opóźnienie wyzwolenia w zakresie od 1 do 20 sekund, co pozwala na zignorowanie chwilowych skoków prądu podczas startu maszyn.
