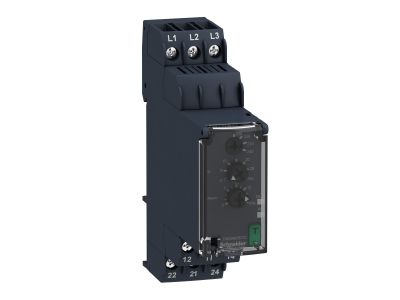

Przekaźnik kontroli 3-fazowy, 200-240V AC, styk 1C/O Zelio Control | RM22TA31 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik kontroli 3-fazowej Schneider Electric Zelio Control serii RM22TA o symbolu RM22TA31 przeznaczony jest do monitorowania sieci trójfazowej o napięciu zasilania 200-240 V AC. Wyposażony w jeden styk przełączny 1C/O umożliwia sygnalizację stanu oraz automatyczne odłączanie obciążenia w przypadku wykrycia nieprawidłowości. Dzięki kompaktowej budowie o szerokości 22,5 mm (wymiar typowego 2-biegunowego wyłącznika) oszczędza miejsce w rozdzielnicy i upraszcza projektowanie paneli.

• Napięcie zasilania 200-240 V AC: dostosowany do standardowych sieci trójfazowych, co zapewnia szeroką kompatybilność w istniejących instalacjach przemysłowych i budynkowych.
• Styk przełączny 1C/O: umożliwia przekazanie sygnału do sterownika PLC, stycznika lub lampki sygnalizacyjnej, a także bezpośrednie wyłączenie obwodu.
• Szerokość 22,5 mm (2 moduły): zmniejsza zapotrzebowanie na miejsce na szynie DIN, co ułatwia rozbudowę i modernizację rozdzielnic.
• Zintegrowana dioda LED statusu: zapewnia szybką wizualną informację o stanie monitorowanej sieci, co skraca czas diagnozy i przyspiesza rozwiązywanie problemów.
• Przezroczysta, zamykana pokrywa: zabezpiecza ustawienia progów i trybów pracy przed nieautoryzowaną zmianą, zwiększając bezpieczeństwo eksploatacji.

Zgodność z Normami

Przekaźnik RM22TA31 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Produkt jest przeznaczony do montażu w obwodach niskiego napięcia i podlega standardowym procedurom certyfikacji stosowanym w automatyce przemysłowej.

Zastosowanie

Przekaźnik kontroli faz Zelio Control RM22TA31 sprawdza się wszędzie tam, gdzie konieczna jest niezawodna ochrona maszyn i urządzeń przed skutkami asymetrii, zaniku lub nieprawidłowej kolejności faz. Jego uniwersalność pozwala na zastosowanie w wielu scenariuszach:

• Monitorowanie zasilania w układach napędowych (podnośniki, przenośniki, pompy) – natychmiastowe odłączenie przy nieprawidłowościach zapobiega uszkodzeniom silników.
• Automatyczne sterowanie awaryjne w instalacjach przemysłu spożywczego, tekstylnego i wodociągowego – przekaźnik wysyła sygnał do stycznika wyłączającego obciążenie.
• Sygnalizacja stanu sieci w szafach sterowniczych – dioda LED oraz styk przekaźnika informują operatora o błędzie lub prawidłowej pracy.
• Modernizacja starszych instalacji bez sterownika PLC – dzięki wbudowanej funkcji pamięci i automatycznemu zarządzaniu wyłączeniem, przekaźnik może działać samodzielnie jako prosty kontroler.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika RM22TA31 powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całym obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przekrój przewodów należy dobrać do prądu obciążenia styków oraz zgodnie z dokumentacją techniczną producenta. Moment dokręcania śrub zacisków musi być zgodny z wartościami podanymi w karcie katalogowej. Po zamknięciu przezroczystej pokrywy ustawienia są zabezpieczone przed przypadkową zmianą.

FAQ

• Czy przekaźnik posiada funkcję pamięci? Tak, model RM22TA31 wyposażony jest w funkcję pamięci – po zaniku napięcia i jego powrocie urządzenie zapamiętuje ostatni stan, co pozwala na automatyczne przywrócenie pracy bez interwencji operatora.
• Jakie napięcie zasilania jest wymagane? Przekaźnik zasilany jest napięciem przemiennym 200-240 V AC. Należy bezwzględnie przestrzegać podanego zakresu – podanie innego napięcia może uszkodzić urządzenie.
• Ile styków posiada przekaźnik i jaki jest ich rodzaj? Przekaźnik wyposażony jest w jeden styk przełączny (typ 1C/O). Oznacza to, że dostępne są trzy zaciski: wspólny (C), normalnie otwarty (NO) i normalnie zamknięty (NC). Styk może pracować zarówno w trybie sygnalizacyjnym, jak i bezpośredniego wyłączania obciążenia.
