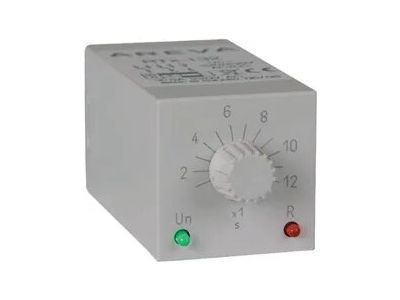

Przekaźnik jednofunkcyjny czasowy, RTX-132 110/127opóźn.załącz. 12sek, 2P 5A 110/127V AC/DC | 2002667 Relpol

Alternatywny kod produktu: RTX-132 110/127 12SEK

Opis i Kluczowe Cechy

Przekaźnik jednofunkcyjny czasowy RTX-132 (symbol 2002667) przeznaczony do realizacji opóźnionego załączenia w obwodach sterowania. Urządzenie pracuje przy napięciu zasilania 110/127 V AC/DC, posiada 2 bieguny (2P) o obciążalności prądowej 5 A, co pozwala na bezpieczne przełączanie odbiorników o umiarkowanej mocy bez ryzyka przeciążenia styków. Zakres nastawy czasu od 1 do 12 sekund umożliwia precyzyjne dostosowanie opóźnienia do wymagań procesu. Szerokość modułu 36,5 mm ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

• Funkcja opóźnionego załączenia (delay on make): Po podaniu napięcia sterującego przekaźnik załącza styki po ustawionym czasie opóźnienia (1–12 s), co idealnie nadaje się do sekwencyjnego uruchamiania urządzeń, eliminacji udarów prądowych lub opóźniania załączenia wentylacji.
• Napięcie zasilania 110/127 V AC/DC: Uniwersalne napięcie sterujące – przekaźnik może być zasilany zarówno napięciem przemiennym, jak i stałym, co zwiększa elastyczność aplikacji w różnych instalacjach.
• 2 bieguny (2P) o prądzie znamionowym 5 A: Dwa niezależne obwody przełączające pozwalają na sterowanie dwoma odbiornikami jednocześnie lub separację torów sygnałowych, zapewniając bezpieczną pracę przy obciążeniu do 5 A.
• Precyzyjna nastawa czasu (1–12 s): Skala czasu pozwala na dokładne ustawienie opóźnienia za pomocą zewnętrznego potencjometru (lub przełącznika – w zależności od wersji), co gwarantuje powtarzalność procesów sterowania.
• Kompaktowa obudowa 36,5 mm: Wąski moduł o szerokości 36,5 mm (ok. 2 moduły) oszczędza miejsce w rozdzielnicy, ułatwiając tworzenie rozbudowanych układów automatyki.

Zgodność z Normami

Przekaźnik RTX-132 spełnia wymagania dyrektyw Unii Europejskiej, posiada oznakowanie CE. Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury modułowej. W celu uzyskania szczegółowych informacji o zgodności z konkretnymi normami (np. IEC/EN 60947-5-1) zalecamy sprawdzenie aktualnej karty katalogowej producenta.

Zastosowanie

Przekaźnik czasowy RTX-132 sprawdza się wszędzie tam, gdzie wymagane jest opóźnienie załączenia obwodu sterowniczego. Dzięki funkcji delay on make znajduje zastosowanie w automatyce budynkowej, przemysłowej oraz w układach sterowania maszyn.

• Opóźnione załączanie oświetlenia, wentylatorów lub pomp w systemach zarządzania budynkiem.
• Sterowanie sekwencyjne rozruchem urządzeń (np. kompresorów, klimatyzatorów) w celu uniknięcia skoków prądu rozruchowego.
• Podawanie impulsów opóźniających do styczników, przekaźników pośredniczących lub wejść sterowników PLC w procesach produkcyjnych.
• Tworzenie prostych układów opóźnienia w małych rozdzielnicach sterowniczych (np. szafy sterownicze przemysłowe lub domowe).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego RTX-132 może być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przekrój przewodów należy dobrać do obciążalności prądowej 5 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków należy określić na podstawie dokumentacji producenta – zaleca się używanie kalibrowanego klucza dynamometrycznego, aby uniknąć uszkodzenia połączeń.

FAQ

• Czy przekaźnik posiada sygnalizację LED stanu pracy? W dostępnych danych technicznych nie ma informacji o diodzie sygnalizacyjnej. Brak wzmianki o podświetleniu – należy sprawdzić fizycznie lub w dokumentacji producenta.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej w rozdzielnicach typowy stopień ochrony to IP20. W karcie produktu nie podano konkretnej wartości – zaleca się montaż w osłonie zapewniającej co najmniej IP20.
• Czy przekaźnik działa w trybie opóźnienia przy zaniku napięcia? Nie. Jest to wersja jednofunkcyjna z opóźnionym załączeniem (delay on make). Po zaniku napięcia styki rozłączają się natychmiast – nie realizuje funkcji opóźnionego wyłączenia.
