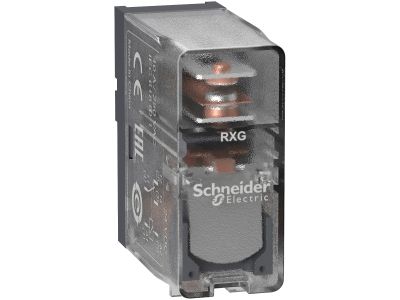

Przekaźnik interfejsowy z przezroczystą obudową1C/O 10A, 24VDC Zelio Relay | RXG15BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy RXG15BD marki Schneider Electric (seria Zelio Relay) to kompaktowe urządzenie ze stykiem przełącznym 1C/O (SPDT) o obciążalności znamionowej 10 A i cewką sterującą 24 VDC. Dzięki szerokości zaledwie 16 mm oraz przezroczystej obudowie umożliwia łatwą kontrolę stanu pracy i oszczędność miejsca w szafie sterowniczej. Wyposażony w jednostopniową, blokowaną funkcję testowania zwiększa bezpieczeństwo podczas uruchomień i konserwacji.

• Styk przełączny 1C/O (SPDT) 10 A: Zapewnia przełączanie obwodów o prądzie do 10 A, co pozwala bezpiecznie sterować odbiornikami średniej mocy bez ryzyka przegrzania styków.
• Napięcie cewki 24 VDC: Umożliwia bezpośrednie sterowanie z układów PLC, przekaźników lub zasilaczy 24 V, co ułatwia integrację w nowoczesnych systemach automatyki.
• Szerokość 16 mm: Zajmuje minimalną przestrzeń na szynie DIN, pozwalając na gęstą zabudowę w rozdzielnicach i szafach sterowniczych bez zwiększania wymiarów obudowy.
• Przezroczysta obudowa: Umożliwia szybką wizualną kontrolę stanu zadziałania przekaźnika (widoczne zwory i styki), co skraca czas diagnostyki i serwisu.
• Jednostopniowa blokowana funkcja testowania: Pozwala bezpiecznie wymusić załączenie styku podczas testów bez ryzyka przypadkowego zwolnienia blokady, zwiększając pewność obsługi.

Zgodność z Normami

Przekaźnik RXG15BD został zaprojektowany zgodnie z europejskimi standardami branżowymi oraz posiada certyfikat CE. Gwarantuje to bezpieczną i niezawodną pracę w typowych zastosowaniach przemysłowych i budynkowych przy zachowaniu wymogów dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki uniwersalnemu stykowi przełącznemu i kompaktowej budowie przekaźnik RXG15BD sprawdza się w wielu układach sterowania i automatyki.

• Sterowanie odbiornikami o małej i średniej mocy (cewki styczników, lampy sygnalizacyjne, wentylatory) w rozdzielnicach przemysłowych.
• Generowanie impulsów sterujących dla styczników, przekaźników pomocniczych lub modułów PLC w systemach automatyki budynkowej i maszyn.
• Sygnalizacja stanów pracy (np. załączanie diod LED, przekaźników sygnałowych) w panelach operatorskich i szafach sterowniczych.
• Separacja galwaniczna i dopasowanie napięć między sterownikiem a obwodami wykonawczymi w aplikacjach HVAC, pakujących, tekstylnych i oświetleniowych.

Wskazówki Montażowe

Montaż i serwis przekaźnika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu znamionowego 10 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków oraz szczegóły podłączenia – według dokumentacji producenta dostarczonej z produktem.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę LED sygnalizującą załączenie? Nie, w standardowej wersji RXG15BD nie ma wbudowanego podświetlenia. Stan pracy można ocenić wizualnie przez przezroczystą obudowę – widoczne jest wychylenie zwory.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP. Dla standardowej aparatury modułowej montowanej w rozdzielnicy przyjmuje się zazwyczaj ochronę IP20 (ochrona przed dotknięciem palcem). W przypadku montażu w warunkach narażenia na wilgoć i pył należy zastosować dodatkową obudowę zewnętrzną.
• Jaki tryb pracy styku – zwierny czy rozwierny? Styk jest przełączny (SPDT, 1C/O). Oznacza to, że w stanie spoczynku (cewka niezasilona) jedna para styków jest zwarta (NC), a druga rozwarta (NO). Po zasileniu cewki następuje przełączenie – ten układ umożliwia realizację zarówno funkcji załączania, jak i rozłączania w zależności od podłączenia.
