Przekaźnik interfejsowy z podstawą 250V 6A 4C/O (SPDT), 24V DC, CR-M024DC4SS42V, zaciski śrubowe | 1SVR405613R1010 ABB

Alternatywny kod produktu: 1SVR405613R1010

Opis i Kluczowe Cechy

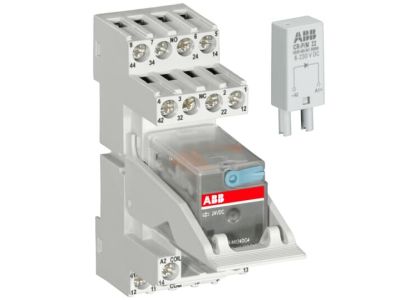

Przekaźnik interfejsowy CR-M024DC4SS42V (symbol 1SVR405613R1010) to kompletny modułowy zespół składający się z przekaźnika miniaturowego serii CR-M, gniazda montażowego, uchwytu oraz modułu funkcyjnego. Zaprojektowany do sterowania obwodami pod napięciem 24V DC z możliwością przełączania obwodów 250V 6A o charakterze rezystancyjnym lub indukcyjnym. Kompaktowa konstrukcja i zaciski śrubowe ułatwiają montaż w szafach sterowniczych i układach automatyki przemysłowej.

• Napięcie sterujące 24V DC: Niskonapięciowy sygnał sterujący zapewnia bezpieczeństwo obsługi i kompatybilność z układami PLC, sterownikami oraz czujnikami przemysłowymi.
• 4 styki wyjściowe C/O (SPDT): Dwa niezależne obwody przełączne z możliwością realizacji funkcji NO/NC, elastyczne sterowanie różnymi typami obciążeń.
• Obciążalność 250V/6A: Znamionowa zdolność łączeniowa pozwala na sterowanie silnikami małej mocy, elektrozaworami, lampami sygnalizacyjnymi i innymi typowymi odbiornikami w instalacjach przemysłowych.
• Zaciski śrubowe: Trwałe i pewne połączenie elektryczne, umożliwiające montaż przewodów o przekroju do 2,5 mm² – standard w układach sterowania.
• Kompletny zestaw modułowy: W zestawie gniazdo montażowe, uchwyt oraz moduł funkcyjny – gotowe do natychmiastowego montażu na szynie DIN 35 mm.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej. Posiada certyfikację CE i jest zgodny z dyrektywami niskonapięciowymi. Przeznaczony do stosowania w instalacjach zgodnych z normami IEC 61810-1 i UL 508.

Zastosowanie

Przekaźnik interfejsowy CR-M024DC4SS42V znajduje zastosowanie w układach automatyki przemysłowej, sterowania maszyn oraz instalacjach budynkowych, gdzie wymagane jest separowane sterowanie obwodami mocy.

• Sterowanie elektrozaworami, siłownikami pneumatycznymi i hydraulicznymi w maszynach przemysłowych.
• Realizacja funkcji logicznych NO/NC w układach sterowania PLC i systemach automatyki.
• Zdalne załączanie i wyłączanie obwodów oświetleniowych, grzewczych lub sygnalizacyjnych.
• Separacja galwaniczna między obwodami niskonapięciowymi (24V DC) a obwodami mocy (250V AC).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy montować na szynie DIN 35 mm w szafach sterowniczych lub na płytach montażowych. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Podłączenie przewodów do zacisków śrubowych wymaga użycia odpowiednich narzędzi (śrubokręt płaski) – moment dokręcenia należy dobrać zgodnie z zaleceniami producenta (zwykle 0,5–0,8 Nm). Należy zapewnić odpowiednią separację między obwodami niskonapięciowymi a mocy, a także odpowiednią wentylację wokół urządzenia.

FAQ

• Czy przekaźnik CR-M024DC4SS42V posiada zabezpieczenie przeciwprzepięciowe? W dostępnych danych nie określono zabezpieczenia przeciwprzepięciowego. Zaleca się stosowanie dodatkowych układów ochronnych (np. warystory, diody gaszące) w instalacji, szczególnie przy sterowaniu cewkami indukcyjnymi.
• Jaki jest maksymalny przekrój przewodów podłączanych do zacisków? Zaciski śrubowe akceptują przewody o przekroju do 2,5 mm² – standardowe w instalacjach sterowniczych.
• Czy przekaźnik nadaje się do montażu na szynie DIN? Tak, kompletny zestaw wyposażony w gniazdo i uchwyt umożliwia szybki montaż na standardowej szynie DIN 35 mm.
