Opis i Kluczowe Cechy

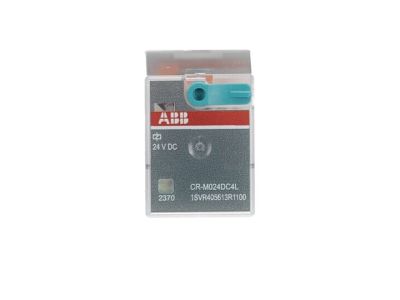

Przekaźnik interfejsowy ABB CR-M024DC4L to zaawansowane rozwiązanie z serii CR-M (miniaturowe przekaźniki wtykowe), zaprojektowane z myślą o najwyższej niezawodności w systemach automatyki przemysłowej i budynkowej. Urządzenie pracuje przy znamionowym napięciu sterującym wynoszącym 24 V DC, co czyni je idealnym komponentem do współpracy ze sterownikami PLC oraz systemami zasilania prądem stałym. Wyposażenie przekaźnika w cztery styki przełączne typu C/O (SPDT) o obciążalności znamionowej 6 A przy napięciu 250 V AC pozwala na jednoczesne sterowanie wieloma niezależnymi obwodami za pomocą jednego sygnału wejściowego, co znacząco optymalizuje przestrzeń w szafie sterowniczej.

• Zintegrowana dioda LED: Umożliwia natychmiastową, wizualną diagnostykę stanu pracy cewki, co skraca czas serwisu i ułatwia lokalizację usterek.
• Przycisk testowy: Pozwala na ręczne wymuszenie zadziałania styków bez konieczności podawania napięcia na cewkę, co jest nieocenione podczas procedur uruchomieniowych i testów ciągłości obwodów.
• Kompaktowa konstrukcja: Miniaturowe wymiary pozwalają na gęsty montaż w gniazdach serii CR-M, oszczędzając cenne miejsce na szynie DIN.
• Wysoka obciążalność: Styki o prądzie znamionowym 6 A gwarantują bezpieczne przełączanie obciążeń rezystancyjnych i indukcyjnych w szerokim zakresie aplikacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania oraz pełną kompatybilność z systemami elektrotechnicznymi na całym świecie. Przekaźnik spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących przekaźników energoelektrycznych o działaniu nieokreślonym. Dzięki zastosowaniu materiałów wysokiej jakości, urządzenie charakteryzuje się wysoką wytrzymałością dielektryczną oraz odpornością na przepięcia, co jest kluczowe w środowiskach przemysłowych narażonych na zakłócenia elektromagnetyczne.

Zastosowanie

Przekaźnik ABB CR-M024DC4L znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest galwaniczna separacja obwodów sterowania od obwodów wykonawczych. Jest szczególnie polecany do:

• Systemów sterowania PLC: Jako element wykonawczy separujący wyjścia cyfrowe sterownika od odbiorników o większym poborze prądu.
• Automatyki budynkowej: Sterowanie oświetleniem, roletami oraz systemami HVAC.
• Rozdzielnic przemysłowych: Powielanie sygnałów alarmowych i statusowych w układach logicznych.
• Budowy maszyn: Jako niezawodny element pośredniczący w układach bezpieczeństwa i sterowania napędami.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności urządzenia. Przekaźnik CR-M024DC4L jest przeznaczony do montażu wtykowego w dedykowanych gniazdach ABB z serii CR-M (np. gniazda standardowe lub logiczne). Po osadzeniu przekaźnika w gnieździe, cały zestaw montuje się na standardowej szynie DIN 35 mm (TH35). Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe osadzenie: Należy upewnić się, że piny przekaźnika są w pełni wprowadzone do zacisków gniazda, aby uniknąć iskrzenia i przegrzewania styków.
• Zastosowanie akcesoriów: Zaleca się stosowanie opcjonalnych uchwytów zabezpieczających, które chronią przekaźnik przed wysunięciem się z gniazda w warunkach występowania wibracji.
• Oznakowanie: Wykorzystanie dedykowanych oznaczników ABB ułatwia identyfikację komponentu w rozbudowanych systemach sterowania.
• Warunki otoczenia: Należy zapewnić odpowiednią wentylację wewnątrz obudowy, aby nie przekroczyć dopuszczalnej temperatury pracy urządzenia.

FAQ

1. Czy przekaźnik posiada wbudowaną ochronę przeciwprzepięciową cewki?
Model CR-M024DC4L posiada zintegrowaną diodę LED, jednak w celu pełnej ochrony układów elektronicznych przed przepięciami indukowanymi przy wyłączaniu cewki DC, zaleca się zastosowanie wtykowego modułu funkcyjnego z diodą gaszącą, montowanego bezpośrednio w gnieździe.

2. Czy można ręcznie zablokować przycisk testowy w pozycji załączonej?
Tak, konstrukcja przycisku testowego w serii CR-M często pozwala na jego zablokowanie, co ułatwia długotrwałe testy obwodów bez konieczności ciągłego trzymania przycisku.

3. Jakie gniazdo jest kompatybilne z tym modelem?
Przekaźnik współpracuje ze wszystkimi gniazdami ABB z rodziny CR-M, w tym z gniazdami z zaciskami śrubowymi oraz sprężynowymi, zarówno w wersji standardowej, jak i logicznej.
