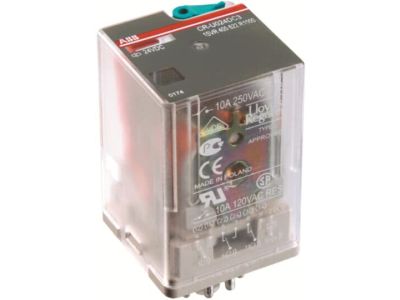

Przekaźnik interfejsowy wtykowy 250V 10A 3C/O (SPDT) + LED, 110V DC, CR-U110DC3L | 1SVR405622R8100 ABB

Alternatywny kod produktu: 1SVR405622R8100

Opis i Kluczowe Cechy

Przekaźnik interfejsowy CR-U110DC3L (symbol 1SVR405622R8100) to wtykowy moduł o napięciu sterującym 110V DC z wyjściem trójstykowym 3C/O (SPDT) o napięciu znamionowym 250V i prądzie 10A. Przeznaczony do montażu na szynie DIN w układach automatyki, sterowania i zabezpieczeń. Posiada zintegrowaną diodę LED sygnalizującą zasilenie cewki oraz przycisk testowy do ręcznej weryfikacji działania. Solidne okrągłe zaciski pinowe gwarantują trwałość połączeń nawet w warunkach przemysłowych.

• Napięcie sterujące 110V DC: Kompatybilny z systemami automatyki o napięciu stałym 110V, typowe w instalacjach przemysłowych i kolejowych.
• Wyprowadzenie 3C/O (SPDT): Trzy styki zwierne/rozwierne (zmiana) o obciążalności 250V/10A – umożliwia załączanie wielu obwodów jednym sygnałem.
• Dioda LED sygnalizacji stanu: Wizualna kontrola zasilenia cewki – ułatwia diagnostykę i monitorowanie pracy przekaźnika.
• Przycisk testowy: Szybkie uruchomienie przekaźnika w fazie testów i uruchomień bez konieczności podłączania zewnętrznych sygnałów.
• Montaż na szynie DIN: Kompaktowa konstrukcja z metalową obudową ułatwia instalację w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących aparatury niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE i deklarację zgodności z dyrektywami UE. Zaprojektowany zgodnie z normami UL/CUL i IEC 61810.

Zastosowanie

Przekaźnik interfejsowy CR-U110DC3L znajduje zastosowanie w systemach automatyki przemysłowej, sterowania maszynami oraz układach zabezpieczeń, gdzie wymagana jest separacja galwaniczna i niezawodne przełączanie obwodów.

• Sterowanie silnikami, pompami i zaworami w układach przemysłowych.
• Separacja obwodów sygnałowych (np. PLC) od obwodów mocy w maszynach produkcyjnych.
• Zabezpieczenie układów sterowania przed przeciążeniem poprzez galwaniczne odseparowanie obwodów.
• Automatyka budynkowa i systemy kontroli dostępu – przełączanie sygnałów niskonapięciowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik montować na szynie DIN 35mm w szafach sterowniczych, z dala od źródeł ciepła i wibracji. Przed podłączeniem zasilania należy upewnić się, że napięcie sterujące jest zgodne z 110V DC. Zaciski obwodu sterującego (cewka) i zasilającego (styki) podłączać zgodnie z dokumentacją techniczną – unikać zwarć i przeciążeń. Przycisk testowy służy do weryfikacji działania podczas uruchomień i konserwacji.

FAQ

• Czy przekaźnik nadaje się do sterowania obwodami 230V AC? Tak – styki wyjściowe 3C/O (SPDT) są przystosowane do pracy z napięciem 250V AC/10A. Napięcie sterujące musi jednak wynosić 110V DC.
• Jakie jest maksymalne obciążenie styków? Przekaźnik posiada styki o obciążalności 250V AC/10A lub 24V DC/10A. Dokładne parametry znajdują się w dokumentacji technicznej produktu.
• Czy przekaźnik wymaga dodatkowego zasilania? Nie – zasilanie cewki odbywa się bezpośrednio z napięcia sterującego 110V DC. Nie jest wymagane dodatkowe źródło zasilania.
