Przekaźnik interfejsowy wąskoprofilowy 1P 12V, 1A, IP20, PIR6WB-1PS-12VDC-C | 857514 Relpol

Alternatywny kod produktu: PIR6WB-1PS-12VDC-C

Opis i Kluczowe Cechy

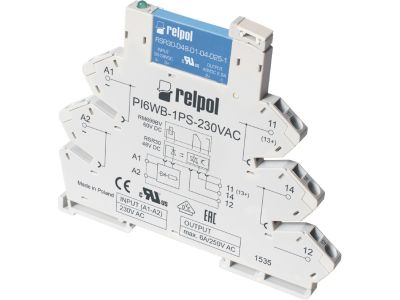

Przekaźnik interfejsowy wąskoprofilowy PIR6WB-1PS-12VDC-C (nr katalogowy 857514) z jednym wyjściem tranzystorowym 1A DC1 to kompaktowe urządzenie do separacji i transmisji sygnałów w układach automatyki. Szerokość zaledwie 6,2 mm pozwala na gęstą zabudowę na szynie DIN, oszczędzając miejsce w rozdzielnicy. Wyposażony w zaciski sprężynowe ułatwiające szybki i pewny montaż.

• Wyjście tranzystorowe 1Z (DC1): prąd 1 A przy napięciu do 48 V DC – umożliwia bezstykowe przełączanie sygnałów sterujących bez zużycia mechanicznego styków.
• Napięcie zasilania 12 V DC: napięcie sterowania powszechnie stosowane w instalacjach automatyki, łatwe do pozyskania z zasilaczy przemysłowych.
• Szerokość 6,2 mm: minimalna szerokość obudowy pozwala na montaż wielu kanałów w małej rozdzielnicy, zwiększając gęstość upakowania.
• Zaciski sprężynowe: bezśrubowe podłączenie przewodów – oszczędza czas montażu i eliminuje ryzyko poluzowania połączeń pod wpływem wibracji.
• Dowolna biegunowość wejścia (A1-A2): nie wymaga zachowania polaryzacji zasilania, co upraszcza okablowanie i zmniejsza ryzyko błędów montażowych.

Zgodność z Normami

Przekaźnik interfejsowy spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach w suchych pomieszczeniach. Stopień ochrony IP20 zapewnia ochronę przed dostępem do części pod napięciem.

Zastosowanie

Przekaźnik PIR6WB-1PS-12VDC-C znajduje zastosowanie wszędzie tam, gdzie wymagane jest galwaniczne oddzielenie obwodów sterujących niskonapięciowych od obciążeń lub sygnalizacja stanu. Idealny do integracji z systemami PLC i sterownikami.

• Separacja sygnałów w szafach sterowniczych – odbiera sygnały z czujników i przekazuje do sterownika PLC.
• Sterowanie cewkami styczników, przekaźników i zaworów elektromagnetycznych w obwodach 48 V DC.
• Transmisja impulsów w układach automatyki budynkowej (np. sygnały załącz/wyłącz z przycisków).
• Zastosowanie w aplikacjach, gdzie wymagane jest dopasowanie poziomów napięć między różnymi systemami sterowania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie DIN TH35 (35 mm) w pozycji pionowej. Podłączenie przewodów do zacisków sprężynowych – wciśnij śrubokręt w otwór zwalniający, włóż odizolowany przewód o przekroju dobranym do prądu (zalecane do 1,5 mm²), a następnie wyjmij śrubokręt. Zachowaj moment dokręcania zgodny z dokumentacją producenta. Zwróć uwagę na odpowiednią wentylację w rozdzielnicy.

FAQ

• Jaki jest prąd i napięcie wyjścia tranzystorowego? Wyjście tranzystorowe (zaciski +13, -14) przeznaczone jest dla obciążeń DC1 do 1 A przy napięciu do 48 V DC. Służy do przełączania sygnałów, nie do bezpośredniego sterowania silnikami czy obciążeniami indukcyjnymi bez dodatkowych układów gasikowych.
• Czy podłączenie zasilania wymaga zachowania polaryzacji? Nie. Wejście sterujące (zaciski A1 i A2) jest odporne na odwrotną biegunowość – można je podłączyć w dowolnej konfiguracji, co upraszcza montaż.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony IP20 – urządzenie jest chronione przed dotknięciem części pod napięciem palcami oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Przeznaczone do montażu w suchych, wewnętrznych rozdzielnicach.
