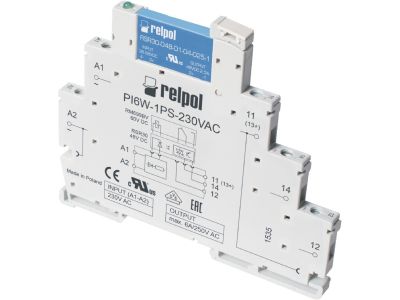

Przekaźnik interfejsowy wąskoprofilowy 1P 12V, 1A, IP20, PIR6W-1PS-12VDC-T | 857185 Relpol

Alternatywny kod produktu: PIR6W-1PS-12VDC-T

Opis i Kluczowe Cechy

Przekaźnik interfejsowy wąskoprofilowy PIR6W-1PS-12VDC-T (nr kat. 857185) to element automatyki wyposażony w wyjście triakowe 1Z o prądzie znamionowym 1 A przy napięciu 240 V AC. Dzięki szerokości zaledwie 6,2 mm umożliwia gęsty montaż na szynie TH35, oszczędzając cenne miejsce w szafie sterowniczej. Napięcie zasilania cewki wynosi 12 V DC (zaciski A1-A2, dowolna biegunowość), a wyjście realizowane jest przez wymienny przekaźnik RSR30 (oznaczenie "T" w kodzie). Zaciski śrubowe ułatwiają szybkie i pewne podłączenie przewodów.

• Wyjście triakowe 1Z (1 A / 240 V AC): Umożliwia bezstykowe przełączanie obwodów prądu przemiennego, eliminując zużycie mechaniczne styków i zapewniając długą żywotność nawet przy częstych cyklach łączeniowych.
• Szerokość 6,2 mm: Pozwala na instalację wielu przekaźników w ograniczonej przestrzeni rozdzielnicy, co jest kluczowe w gęsto upakowanych szafach sterowniczych.
• Napięcie zasilania 12 V DC (dowolna biegunowość): Ułatwia podłączenie do standardowych źródeł napięcia stałego, a brak wymogu zachowania biegunowości skraca czas montażu i zmniejsza ryzyko pomyłki.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów o odpowiednim przekroju, odporne na wibracje i zmienne obciążenia.
• Stopień ochrony IP20: Chroni przed dotknięciem części niebezpiecznych i dostaniem się ciał stałych o średnicy powyżej 12,5 mm, co jest standardem dla aparatury montowanej w suchych pomieszczeniach rozdzielnic.

Zgodność z Normami

Przekaźnik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa oraz posiada oznakowanie CE. Gwarantuje to spełnienie wymogów w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania w instalacjach budynkowych i przemysłowych. Dokładne normy szczegółowe znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik interfejsowy PIR6W-1PS-12VDC-T znajduje zastosowanie wszędzie tam, gdzie konieczne jest oddzielenie galwaniczne obwodów sterowania niskonapięciowego od obwodów wykonawczych prądu przemiennego oraz gdzie wymagana jest wysoka trwałość łączeniowa. Szczególnie sprawdza się w układach automatyki budynkowej i przemysłowej.

• Sterowanie sygnałami AC w systemach PLC, sterownikach swobodnie programowalnych i interfacach cyfrowych – wyjście triakowe zapewnia izolację i dopasowanie poziomów napięć.
• Przekazywanie impulsów do styczników, przekaźników mocy lub zaworów elektromagnetycznych w obwodach 230 V AC.
• Sygnalizacja stanów pracy urządzeń (np. włączanie lampek kontrolnych) w szafach sterowniczych.
• Zastosowanie w wąskich kanałach kablowych i rozdzielnicach modułowych, gdzie liczy się każdy milimetr szerokości.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN 35 mm) w rozdzielnicy lub szafie sterowniczej. Przed podłączeniem należy sprawdzić zgodność parametrów zasilania cewki (12 V DC) oraz obciążenia wyjścia (1 A / 240 V AC). Zaciski śrubowe dokręcać z momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do przewidywanego prądu obciążenia. Nie przekraczać podanych wartości granicznych – grozi to uszkodzeniem przekaźnika i utratą bezpieczeństwa.

FAQ

• Czy przekaźnik ma podświetlenie LED sygnalizujące stan pracy? W dostarczonych danych nie ma informacji o diodzie LED. Należy sprawdzić dokumentację producenta – standardowo w tej serii może być opcjonalnie dostępna dioda, ale dla modelu PIR6W-1PS-12VDC-T nie jest to potwierdzone.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotknięciem palcami i ciałami stałymi powyżej 12,5 mm. Przekaźnik nie jest odporny na wilgoć ani pył – przeznaczony do montażu w suchych pomieszczeniach.
• Czy wyjście triakowe nadaje się do przełączania obciążeń indukcyjnych? Triak jest przeznaczony głównie do obciążeń rezystancyjnych i małych silników AC. W przypadku obciążeń silnie indukcyjnych (np. cewki styczników) zaleca się zastosowanie dodatkowych układów tłumiących (snubber) lub wybór przekaźnika elektromechanicznego. Szczegółowe właściwości należy sprawdzić w karcie katalogowej przekaźnika RSR30.
