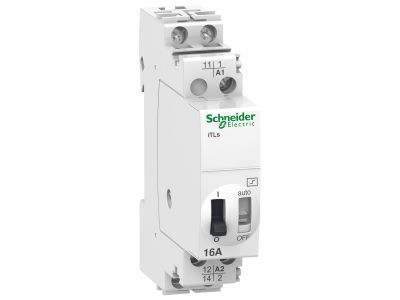

Przekaźnik impulsowy z sygnalizacją ITLS-16-1-230 16A 1NO 230VAC/110VDC, Acti 9 | A9C32811 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik impulsowy z sygnalizacją Acti 9, symbol A9C32811, o prądzie znamionowym 16 A i napięciu sterującym 230 V AC / 110 V DC. Wyposażony w jeden styk normalnie otwarty (1NO), przeznaczony do załączania i wyłączania obwodów oświetleniowych za pomocą impulsów sterujących. Zapewnia zdalne wskazanie stanu pracy, co ułatwia diagnostykę i integrację z systemami automatyki. Możliwość rozbudowy o styki pomocnicze zwiększa elastyczność aplikacji.

• Prąd znamionowy 16 A: Umożliwia bezpieczne sterowanie obciążeniami oświetleniowymi o znacznym poborze mocy, bez ryzyka przegrzania styków.
• Napięcie sterujące 230 V AC / 110 V DC: Kompatybilność z instalacjami prądu przemiennego i stałego – elastyczne zastosowanie w różnych układach.
• Styk 1NO: Prosta konfiguracja połączeń dla załączania odbiorników, idealna w obwodach schodowych i krzyżowych.
• Sygnalizacja stanu pracy: Zdalne wskazanie aktualnego położenia styków – ułatwia diagnostykę i pozwala na integrację z systemami BMS.
• Możliwość rozbudowy o styki pomocnicze: Zwiększa funkcjonalność bez konieczności wymiany całego urządzenia – oszczędność miejsca i kosztów.
• Stopień ochrony IP20 (IP40 w obudowie): Odpowiedni do montażu w suchych rozdzielnicach – bezpieczna praca w typowych warunkach instalacyjnych.

Zgodność z Normami

Produkt jest zgodny z normami IEC/EN 60669-1 oraz IEC/EN 60669-2-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach sterowania oświetleniem.

Zastosowanie

Przekaźnik impulsowy ITLS-16-1-230 przeznaczony jest do aplikacji wymagających zdalnego załączania i wyłączania obwodów za pomocą impulsów sterujących. Idealnie sprawdza się w systemach automatyki budynkowej i instalacjach oświetleniowych.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i przemysłowych – realizacja obwodów z wieloma łącznikami (schodowymi, krzyżowymi).
• Zdalne wskazanie stanu pracy styków – monitorowanie i diagnostyka w systemach BMS oraz zdalne raportowanie.
• Rozbudowa układów o dodatkowe funkcje poprzez montaż styków pomocniczych – np. sygnalizacja lokalna lub rozszerzenie liczby torów.
• Integracja z systemami PLC i przekaźnikami – automatyzacja procesów w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (16 A). Momenty dokręcania zacisków – zgodnie z dokumentacją producenta. Po zakończeniu prac należy sprawdzić poprawność działania i izolację.

FAQ

• Czy przekaźnik ma wbudowaną sygnalizację stanu? Tak, przekaźnik ITLS-16-1-230 wyposażony jest w sygnalizację umożliwiającą zdalne wskazanie aktualnego położenia styków (załączony/wyłączony).
• Jaki jest stopień ochrony tego przekaźnika? W stanie dostarczonym stopień ochrony wynosi IP20. Po zamontowaniu w obudowie rozdzielnicy może osiągnąć IP40.
• Jakie napięcie sterujące jest wymagane? Urządzenie jest przystosowane do napięcia sterującego 230 V AC lub 110 V DC – należy dobrać odpowiednie do instalacji.
