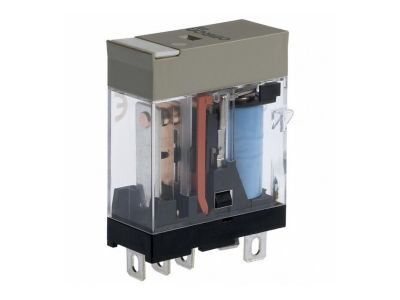

Przekaźnik elektromagnetyczny, SPDT, 10A, 24VDC, 5 pin, wsk. mechaniczny i LED, G2R-1-SND 24VDC (S) | 125351 Omron Electronics

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny Omron G2R-1-SND 24VDC (S) to wysokiej klasy komponent automatyki przemysłowej, zaprojektowany z myślą o niezawodnym przełączaniu obciążeń w wymagających środowiskach. Urządzenie posiada konfigurację styków SPDT (Single Pole Double Throw), co pozwala na realizację funkcji przełącznych w obwodach sterowania. Prąd znamionowy wynoszący 10 A gwarantuje bezpieczną pracę przy zasilaniu odbiorników o średniej mocy, zapewniając jednocześnie długą żywotność elektryczną styków.

• Podwójna sygnalizacja stanu: Wyposażenie w diodę LED oraz wskaźnik mechaniczny pozwala na błyskawiczną diagnostykę pracy urządzenia, nawet przy braku zasilania pomocniczego.
• Napięcie cewki 24VDC: Standardowe napięcie sterujące prądem stałym ułatwia integrację z większością sterowników PLC oraz systemów zasilania awaryjnego.
• Konstrukcja 5-pinowa: Precyzyjny układ pinów zapewnia stabilne osadzenie w gnieździe i minimalizuje ryzyko błędnego montażu.
• Wysoka izolacja: Konstrukcja zapewnia bezpieczną separację galwaniczną między obwodem sterującym a wykonawczym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa instalacji przemysłowych. Przekaźnik spełnia wymagania normy IEC/EN 61810, dotyczącej przekaźników elektromechanicznych o działaniu nieokreślonym. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do użytku na rynkach globalnych. Zgodność z dyrektywą RoHS gwarantuje, że proces produkcji jest wolny od substancji niebezpiecznych dla środowiska.

Zastosowanie

Dzięki swojej uniwersalności, model G2R-1-SND znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym rozwiązaniem do szaf sterowniczych, gdzie przestrzeń jest ograniczona, a wymagana jest wysoka obciążalność styków. Wykorzystuje się go w systemach HVAC do sterowania wentylatorami i pompami, w układach automatyki budynkowej oraz w liniach produkcyjnych do separacji sygnałów wejścia/wyjścia. Solidna konstrukcja sprawia, że sprawdza się również w maszynach pakujących i systemach transportu wewnętrznego.

Wskazówki Montażowe

Montaż przekaźnika powinien odbywać się w dedykowanych gniazdach montażowych przystosowanych do montażu na szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na czystość pinów oraz pewność osadzenia w gnieździe, aby uniknąć powstawania łuku elektrycznego na skutek słabego styku. W przypadku pracy z obciążeniami indukcyjnymi, zaleca się stosowanie zewnętrznych układów gasikowych, mimo wbudowanych zabezpieczeń. Należy przestrzegać dopuszczalnych temperatur pracy określonych w dokumentacji technicznej, aby uniknąć przegrzania cewki.

FAQ

• Czy przekaźnik posiada diodę przeciwprzepięciową? Tak, model z oznaczeniem 'D' w nazwie (SND) jest wyposażony w diodę tłumiącą przepięcia powstające na cewce, co chroni wyjścia tranzystorowe sterowników PLC.
• Jak sprawdzić stan przekaźnika bez zasilania? Można to zrobić za pomocą wbudowanego wskaźnika mechanicznego, który fizycznie pokazuje położenie zwory przekaźnika.
• Jaki jest maksymalny prąd przełączania? Przekaźnik jest przystosowany do pracy z prądem do 10 A przy napięciu znamionowym, co czyni go bardzo wydajnym komponentem w swojej klasie gabarytowej.
