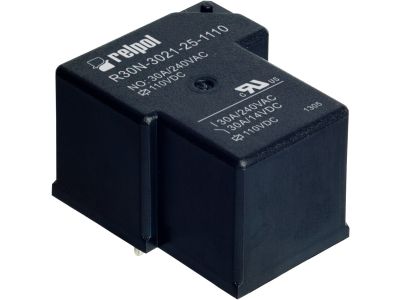

Przekaźnik elektromagnetyczny, przemysłowy IP64, R30N-3011-85-1012 | 2614764 Relpol

Alternatywny kod produktu: R30N-3011-85-1012

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny przemysłowy R30N-3011-85-1012 (symbol 2614764) to kompaktowy element do montażu na płytce drukowanej, wyposażony w jeden zestyk przełączny (1P) o wyprowadzeniach 11-12-14. Dzięki obciążalności styków na poziomie 30 A przy 240 V AC (kategoria AC1) oraz 30 A przy 14 V DC zapewnia bezpieczne przełączanie obciążeń w układach automatyki przemysłowej. Materiał styków AgSnO2 gwarantuje wysoką odporność na erozję łukową, a stopień ochrony IP64 umożliwia pracę w środowiskach o zwiększonej wilgotności i zapyleniu.

• Zestyk przełączny 1P (SPDT): jeden zestyk umożliwia realizację zarówno obwodu normalnie otwartego (NO), jak i normalnie zamkniętego (NC) – elastyczność w sterowaniu odbiornikami bez konieczności stosowania dodatkowych elementów.
• Obciążalność AC1 – 30 A / 240 V: wysoka wydajność prądowa przy obciążeniach rezystancyjnych (np. grzałki, żarówki) pozwala na bezpośrednie sterowanie nawet wymagającymi urządzeniami bez ryzyka przegrzania styków.
• Obciążalność DC1 – 30 A / 14 V: duży margines bezpieczeństwa przy przełączaniu obwodów prądu stałego, np. w układach akumulatorowych lub zasilaczach impulsowych.
• Cewka 12 V DC: niskonapięciowe zasilanie przekaźnika upraszcza integrację z układami sterowania (PLC, sterowniki, panele operatorskie) i zmniejsza ryzyko porażenia w przypadku uszkodzenia izolacji.
• Stopień ochrony IP64: obudowa zabezpiecza przed wnikaniem pyłu i bryzgów wody, co czyni przekaźnik odpowiednim do pracy w warunkach przemysłowych, np. w szafach sterowniczych nieszczelnych lub w pobliżu procesów mokrych.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznakowanie CE. Spełnia wymagania norm dla przekaźników elektromagnetycznych stosowanych w automatyce przemysłowej (odpowiednik serii EN 61810 / IEC 60947-5-1 w zakresie obciążalności styków, choć producent nie podał konkretnych numerów norm w zestawieniu danych). Gwarantuje bezpieczną pracę w obwodach niskiego napięcia przy zachowaniu odpowiednich odstępów izolacyjnych.

Zastosowanie

Przekaźnik R30N-3011-85-1012 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna i przełączanie obciążeń średniej mocy. Jego kompaktowa obudowa (wys. 20,5 mm) ułatwia montaż na płytkach drukowanych w gęsto upakowanych szafach sterowniczych.

• Sterowanie silnikami małej mocy, wentylatorami, sprężarkami i pompami w instalacjach przemysłowych i HVAC.
• Przełączanie sygnałów w układach sterowania maszyn – jako element wykonawczy sterowników PLC lub przekaźników pośredniczących.
• Impulsowe sterowanie stycznikami, przekaźnikami bistabilnymi i siłownikami w automatyce budynkowej (bramy, rolety, oświetlenie).
• Separacja galwaniczna w obwodach sygnalizacji i alarmowych, gdzie konieczna jest izolacja pomiędzy obwodem sterującym a wykonawczym.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (np. SEP) i po upewnieniu się, że napięcie w obwodzie jest odłączone. Element przeznaczony jest do lutowania w otwory płytki drukowanej – należy stosować temperaturę i czas lutowania zgodny z dokumentacją producenta. Przekrój przewodów (jeśli stosowane są złącza) dobrać do obciążalności zestyku (30 A). W przypadku pracy w środowisku wilgotnym zaleca się dodatkowe zabezpieczenie połączeń lakierem izolacyjnym. Nie przekraczać maksymalnego momentu dokręcania w przypadku opcjonalnych końcówek kablowych (wartość w karcie katalogowej).

FAQ

• Czy przekaźnik posiada podświetlenie (LED) sygnalizujące stan cewki? W danych produktu nie wskazano wbudowanej diody LED. Stan załączenia należy monitorować poprzez napięcie na cewce lub poprzez dodatkowy wskaźnik zewnętrzny.
• Jaki jest stopień ochrony IP64 i co oznacza w praktyce? IP64 oznacza całkowitą ochronę przed wnikaniem pyłu (pierwsza cyfra 6) oraz ochronę przed bryzgami wody z każdego kierunku (druga cyfra 4). Przekaźnik może pracować w miejscach narażonych na kurz i wilgoć, ale nie nadaje się do stałego zanurzenia ani do mycia strumieniem wody pod ciśnieniem.
• Jaki jest tryb pracy styku? Zestyk jest przełączny (SPDT) – oznacza to, że posiada jeden wspólny biegun (11), jeden styk normalnie otwarty (14) i jeden normalnie zamknięty (12). W zależności od podłączenia może pracować jako NO lub NC.
