Przekaźnik elektromagnetyczny, przemysłowy 6A 24VDC IP40, R4N-2014-23-1024-WTLD | 860412 Relpol

Opis i Kluczowe Cechy

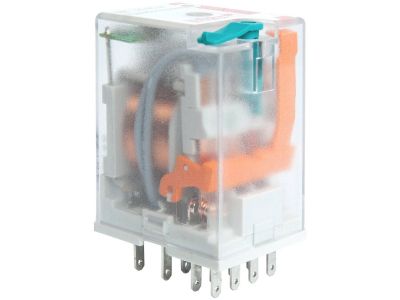

Przekaźnik elektromagnetyczny R4N-2014-23-1024-WTLD marki RELPOL to zaawansowane rozwiązanie przemysłowe zaprojektowane z myślą o niezawodności w systemach automatyki. Urządzenie charakteryzuje się miniaturową konstrukcją o szerokości zaledwie 21,2 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Wyjście przekaźnika oparto na czterech zestykach przełącznych (4P), co umożliwia jednoczesne sterowanie wieloma obwodami wykonawczymi.

• Materiał styków AgNi: Zastosowanie stopu srebra i niklu gwarantuje wysoką odporność na wypalanie oraz stabilną rezystancję zestyków, co jest kluczowe przy obciążeniach rezystancyjnych AC1 (6 A / 250 V) oraz DC1 (6 A / 24 V).
• Bogate wyposażenie diagnostyczne: Przekaźnik posiada wbudowany wskaźnik mechaniczny (W), czerwoną diodę LED (L) sygnalizującą stan pracy cewki oraz diodę tłumiącą przepięcia (D), która chroni układy sterujące przed szpilkami napięciowymi.
• Przycisk testujący T: Funkcja blokowania pozwala na wymuszenie stanu pracy styków bez podawania napięcia na cewkę, co znacząco ułatwia procedury uruchomieniowe i serwisowe.
• Stopień ochrony IP 40: Obudowa zapewnia ochronę przed dostępem drutu i ciał obcych o średnicy powyżej 1 mm, co jest standardem w czystych środowiskach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przekaźników elektromagnetycznych stosowanych w przemyśle. Wykorzystanie materiałów takich jak AgNi (Srebro-Nikiel) zapewnia zgodność z dyrektywami środowiskowymi oraz gwarantuje długą żywotność mechaniczną i elektryczną. Precyzyjne rozmieszczenie wyprowadzeń zgodnie ze schematem przemysłowym ułatwia integrację z certyfikowanymi gniazdami wtykowymi, co przekłada się na bezpieczeństwo użytkowania całego systemu sterowania.

Zastosowanie

Przekaźnik R4N-2014-23-1024-WTLD znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych. Jest idealnym wyborem do układów separacji galwanicznej pomiędzy sterownikiem PLC a elementami wykonawczymi. Dzięki czterem zestykom przełącznym doskonale sprawdza się w układach logicznych, systemach sygnalizacji awarii oraz w sterowaniu silnikami o małej mocy, cewkami styczników czy elektrozaworami. Napięcie sterujące 24 V DC czyni go kompatybilnym z większością nowoczesnych systemów automatyki przemysłowej.

Wskazówki Montażowe

Montaż przekaźnika powinien odbywać się w dedykowanych gniazdach wtykowych montowanych na szynie DIN (35 mm). Podczas instalacji należy zwrócić szczególną uwagę na polaryzację zasilania cewki: zacisk (+)A1(13) oraz (-)A2(14). Wymiary urządzenia (27,5 x 21,2 x 35,6 mm) wymagają zachowania odpowiednich odstępów izolacyjnych zgodnie z dokumentacją gniazda. Po osadzeniu przekaźnika w gnieździe zaleca się zastosowanie obejmy wyrzutowej, która zabezpiecza moduł przed wysunięciem w wyniku drgań mechanicznych. Należy przestrzegać dopuszczalnych prądów obciążenia, aby nie doprowadzić do przegrzania styków.

FAQ

• Czy przekaźnik posiada zabezpieczenie przed przepięciami z cewki? Tak, model ten jest wyposażony w diodę tłumiącą (D), która eliminuje przepięcia powstające przy wyłączaniu cewki DC, chroniąc wyjścia tranzystorowe sterowników.
• Jak działa przycisk testujący z funkcją blokowania? Przycisk pozwala na ręczne załączenie styków. Po jego wciśnięciu i przesunięciu można zablokować styki w pozycji roboczej, co jest przydatne podczas testów ciągłości obwodów bez zasilania cewki.
• Jaki jest materiał styków i dlaczego to ważne? Zastosowano AgNi (srebro-nikiel), który jest materiałem uniwersalnym, odpornym na zgrzewanie i zapewniającym wysoką trwałość przy przełączaniu prądów do 6 A.
