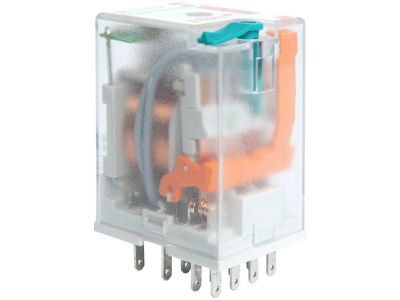

Przekaźnik elektromagnetyczny, przemysłowy 6A 24VDC IP40, R4N-2014-23-1024-WTL | 860411 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R4N-2014-23-1024-WTL marki RELPOL to zaawansowane rozwiązanie przemysłowe zaprojektowane z myślą o niezawodności w systemach automatyki. Urządzenie charakteryzuje się miniaturową konstrukcją o szerokości zaledwie 21,2 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych. Wyjście przekaźnika oparto na czterech zestykach przełącznych (4P), co umożliwia jednoczesne sterowanie wieloma obwodami wykonawczymi. Materiał styków wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz stabilną rezystancję przejścia, co jest kluczowe przy obciążeniach rezystancyjnych AC1 (6 A / 250 V AC) oraz DC1 (6 A / 24 V DC).

• Wskaźnik LED (L): Czerwona dioda LED sygnalizuje stan zadziałania cewki, co ułatwia diagnostykę układu bez konieczności użycia miernika.
• Wskaźnik mechaniczny (W): Pozwala na wizualną weryfikację stanu styków nawet przy braku zasilania.
• Przycisk testujący (T): Wyposażony w funkcję blokowania, umożliwia ręczne wymuszenie przełączenia styków w celu sprawdzenia poprawności działania instalacji.
• Stopień ochrony IP40: Zapewnia ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem w czystych środowiskach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przekaźników przemysłowych. Wykorzystanie materiału AgNi zapewnia zgodność z dyrektywami środowiskowymi, a konstrukcja mechaniczna spełnia wymagania bezpieczeństwa dla komponentów montowanych w gniazdach wtykowych. Przekaźnik cechuje się wysoką wytrzymałością dielektryczną oraz stabilnością parametrów pracy w szerokim zakresie temperatur, co potwierdza jego profesjonalne przeznaczenie.

Zastosowanie

Przekaźnik R4N-2014-23-1024-WTL znajduje szerokie zastosowanie w nowoczesnych systemach sterowania. Dzięki czterem parom styków idealnie nadaje się do powielania sygnałów w układach logicznych, separacji galwanicznej między sterownikiem PLC a elementami wykonawczymi oraz do bezpośredniego sterowania niewielkimi odbiornikami takimi jak elektrozawory, styczniki pomocnicze czy sygnalizatory świetlne. Jest to komponent niezastąpiony w budowie maszyn, systemach BMS oraz w rozdzielnicach automatyki przemysłowej.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu w gniazdach wtykowych montowanych na szynie DIN 35 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Podłączenie cewki: Napięcie zasilania Un wynosi 24 V DC. Konstrukcja dopuszcza dowolną biegunowość zasilania na zaciskach A1(13) i A2(14).
• Oznaczenia wyprowadzeń: Należy ściśle przestrzegać numeracji styków (np. 11, 12, 14 dla pierwszej pary), aby uniknąć błędów w logice sterowania.
• Akcesoria: Zaleca się stosowanie dedykowanych obejm wyrzutowych, które zabezpieczają przekaźnik przed wysunięciem się z gniazda w wyniku wibracji.
• Wymiary: Całkowite wymiary obudowy to 27,5 x 21,2 x 35,6 mm. Należy uwzględnić dodatkową przestrzeń na gniazdo i okablowanie.

FAQ

• Czy przekaźnik posiada diodę przeciwprzepięciową? Opisany model posiada wskaźnik LED, jednak w przypadku sterowania z wyjść tranzystorowych PLC zaleca się sprawdzenie, czy gniazdo posiada dodatkowy moduł przeciwprzepięciowy.
• Czy mogę ręcznie zablokować styki w pozycji załączonej? Tak, przycisk testujący typu T posiada funkcję blokowania, co pozwala na trwałe załączenie styków podczas prac serwisowych.
• Jaki jest maksymalny prąd łączeniowy? Maksymalny prąd dla obciążeń rezystancyjnych wynosi 6 A przy napięciu 250 V AC lub 24 V DC.
